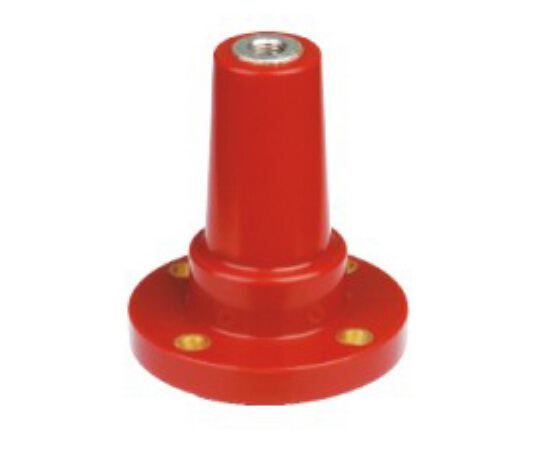

一、产品介绍
200A单通套管接头，与套管座配合提供了与一体式套管接头相同的功能，与肘型接头配合是可插拔连接系统中最基本的 组成部分，主要用于美式箱变、户外环网柜的高压电气连接。单通套管接头与套管座配合使用使得现场安装与更换成为可能。
单通套管的内六角使安装更为方便，其中配合使用安装工具，可以将套管紧密安装至套管座而避免任何潜在的损坏。
产品的黄色定位圈能够很直接的反应出肘型接头是否安装到位。
其采用高品质的EPDM（三元乙丙橡胶）绝缘，单通套管内部先进的设计确保在与肘型接头断开时能正常灭弧。
二、功能和特点
1、全绝缘、全密封结构，无需绝缘距离，可靠保证人身安全。
2、防尘、抗洪水、耐腐蚀、免维护，既可用于户外，也可浸在水中，适用任何恶劣环境。
3、组合极为灵活，进出线分支可达八路，满足多种接线要求。
4、体积小、结构紧凑、安装简单、操作方便。
5、200A分支电缆接头可作为负荷开关，带负荷拔插，并具有隔离开关的特点。
6、可接短路故障指示器，便于迅速查找电缆故障。 有多种箱体材质可选择：普通钢配军品绿色、镜面不锈钢、不锈钢配军品绿色等。
三、产品构造
1、 绝缘层：特有的配方和混合技术确保预制EPDM绝缘橡胶 的优质品质
2、 黄色定位圈：用以指示安装是否到位
3、 外半导电层：预制的EPDM导电橡胶与电缆屏蔽的配合实 现屏蔽连续，并确保外半导电层处于接地状态
4、 导电体：铜质部件把电流从铜质接头连接到设备上
5、 带螺纹底座：3/8″-16 UNC螺纹可以保证套管座安全连接 到单通套管上
6、 内六角：与内六角扳手配合使用，方便安装
7、 铜质接头：由导电性能良好的材质制成
8、 接地眼：预注到外半导电层中用于接地线的连接
9、 消弧室：有效消除电缆接头插拔操作时产生的电弧，保证 设备安全运行
10、内半导电层：预制的EPDM导电橡胶有效的控制电气应力 |
单通套管电压参数和性能：
|
主要参数 |
KV |
|
额定电压 |
25 |
35 |
|
最高相间电压 |
26.3 |
36.6 |
|
最高相对地电压 |
15.2 |
21.1 |
|
工频耐压 |
54KV/1分钟 |
117KV/5分钟 |
|
15分钟直流耐压 |
78 |
104 |
|
雷电冲击耐压 |
125 |
150 |
|
最低电晕起始电压 |
19 |
26 | |
|
