产品中心 / Products

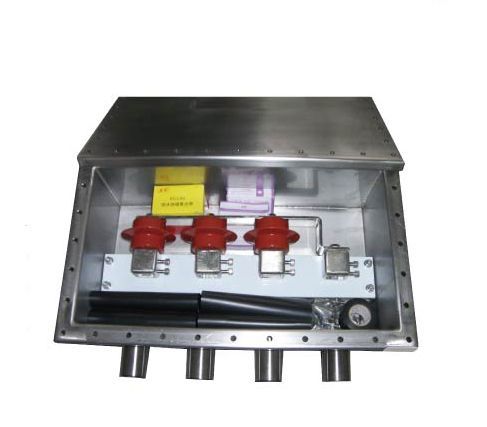

直接接地箱(挂壁式\埋地式)

一、产品概述
直接接地箱（挂壁式|\地埋式）用于三相110kv交联聚录乙烯绝缘电缆金属保护层，直接接地使用，使电缆正常工作时金属护层有效可靠接地。

二、产品特点
本产品箱体采用高强度不锈钢板制成，机械强度高，密封性能好，且具有良好的阻燃性；其内部接线板采用紫铜排经镀锡处理，导电性能良好；适用于35KV~220KV的线路上使用，具有优良的电压——电流特性曲线，保护性能良好。

一、直接接地箱性能指标：

试验项目	技术要求
直流耐压试验	25KV1min不闪烁，不击穿
冲击电压试验	峰值40KV正负极性各1次不闪烁不击穿
连接排与外壳间绝缘电阻试验	不小于20MΩ
连接排接触电阻试验	不大于20μΩ
气密性试验	0.2MPa不渗漏

二、直接接地箱规格型号：

名称

型号

外形尺寸

长×宽×高 mm

安装孔位置尺寸

长×宽 mm

适用截面

mm²

备注

接地箱

ZJD

500×340×150

360×300-φ15

50-240

挂壁式

接地箱

DJD

300×340×150

360×300-φ15

50-240

埋地式
