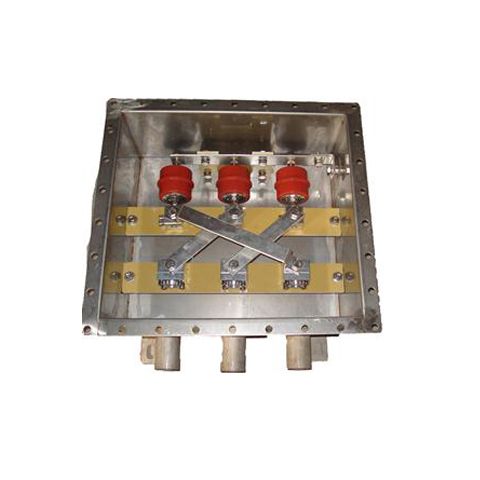

一、产品概述
交叉互联保护箱适用于高压单芯电力电缆的金属护套的交叉互联、限制护套和绝缘接头段两侧冲击过电压的升高，控制金属护套的感应电压，减少或消除护层上的环形电流，提高电缆的输送容量，防止电缆护层击穿，确保电缆的安全运行。
二、产品特点
本产品箱体采用高强度不锈钢板制成，机械强度高，密封性能好，且具有良好的阻燃性；其内部接线板采用紫铜排经镀锡处理，导电性能良好；适用于35KV~220KV的线路上使用，具有优良的电压——电流特性曲线，保护性能良好。 |
一、交叉互联保护箱性能指标：
|
试验项目 |
技术要求 |
|
直流耐压试验 |
25KV1min不闪烁，不击穿 |
|
冲击电压试验 |
峰值40KV正负极性各1次不闪烁，不击穿 |
|
连接排与外壳间绝缘电阻试验 |
不下于20MΩ |
|
连接排接触电阻试验 |
不大于20μΩ |
|
气密性试验 |
0.2MPa不渗漏 |
二、交叉互联保护箱规格型号：
|
名称 |
型号 |
外形尺寸
长×宽×高 mm |
安装孔位置尺寸
长×宽 mm |
适用截面 mm² |
备注 |
|
交叉互联箱 |
FCD |
500×340×200 |
360×300-φ15 |
50-240 |
挂壁式 |
|
交叉互联箱 |
FCD-F |
500×600×200 |
360×300-φ15 |
50-240 |
埋地式 | |
|
