一、产品介绍：

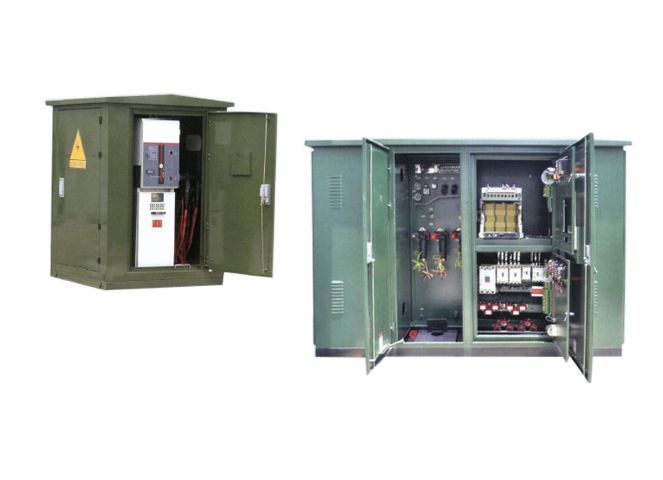

XGW10-12/630带负荷开关电缆分接箱是用于电缆连接和分接,巧妙的左右进出线分置，最小的结构设计，最强的电缆配置功能。进出线可达8路。该分接箱既保留传统分接箱的优点，是城网改造的理想设备。体积小、免维护、技术经济性好、可靠性高、安装简单使用方便。
二、产品特性：
1、采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护、可保证人生安全。
2、结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达20年以上。
3、在不影响主网络运行的前提下，实现区域停电检修，减少停电范围。
4、可配一台或多台SF6负荷开关，接线方式灵活多样，分支出线最多可达八回。
5、可选避雷器，短路故障指示器，限流熔断路等，满足用户各种要求。
6、广泛用于城市电网改造、住宅小区、商业中心等城市人口密集区。 |
三、技术参数：
|
序号 |
名称 |
单位 |
|
1 |
额定电压 |
12kv |
|
2 |
额定电流 |
630A |
|
3 |
工频耐压(相地) |
42kv/min |
|
4 |
雷冲击电压 |
75kv |
|
5 |
额定开断电流 |
630 |
|
6 |
额定短路开合电流（峰值） |
50kv |
|
7 |
额定短时耐受电流 |
20kv/4s |
|
8 |
额定峰值耐受电压 |
50kA |
|
9 |
额定开断电容电流 |
45A |
|
10 |
额定开断电感电流 |
16A |
|
11 |
满负荷开端次数 |
>100 |
|
12 |
分合闸机械操作次数 |
2000 |
四、产品型号：
|
型号 |
型号说明 |
尺寸（宽×深×高） |
|
DFW-102K |
一进二分支
带一台开关 |
1180×1050×1600 |
|
DFW-103K |
一进三分支
带一台开关 |
1250×1050×1600 |
|
DFW-104K |
一进四分支
带一台开关 |
1250×1050×1600 |
|
DFW-112K |
一进一出两分支
带一台开关 |
1350×1050×1600 |
|
DFW-113K |
一进一出三分支
带一台开关 |
1420×1050×1600 |
|
DFW-114K |
一进一出四分支
带一台开关 |
1420×1050×1600 |
|
DFW-102K2 |
一进两分支
带两台开关 |
1350×1050×1600 |
|
DFW-112K2 |
一进一出两分支
带两台开关 |
1500×1050×1600 |
|
DFW-103K3 |
一进三分支
带三台开关 |
1850×1050×1600 |
|
DFW-132K3 |
一进一出三分支
带三台开关 |
2000×1050×1600 | |
|
