一、产品特点
一次电流5A～5000A，二次电流5A，规格齐全，全面覆盖0.2级、0.5级及1级三个准确度等级； 所用铁芯经过高真空热处理，性能优良，精度稳定； 外壳采用高抗冲阻燃ABS材料制成，具有良好的安全性能，造型美观； 安装方便，可采用弯片固定，压盘固定； 结构：穿孔式（圆、方孔），弯片、单片压盘安装方式 性能符合GB1208-1997《电流互感器》技术标准。
二、适用范围

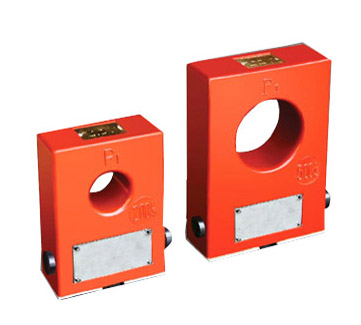

LMZ1-0.5TH LMZJ1-0.5TH LMZ3-0.5TH电流互感器为母线式、浇注绝缘、户内型电流互感器，适用于额定频率为50HZ，电压为0.5KV及以下的交流线路中，作为测量电流、电能及继电保护之用。
三、标准与认证
国家标准 ：GB 1208-2006；认证证书 ：CMC浙制03820196
四、结构特征
本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。
五、主要技术参数
准确级 ：0.5级
额定电压 ：0.66KV
额定一次电流 ：5-3000A
额定二次电流 ：5A
额定负荷 ：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。
六、使用环境条件
LMZ1-0.5TH LMZJ1-0.5TH LMZ3-0.5TH主要场所 ：户外
环境温度 ：-5～+40℃
环境湿度 ：相对湿度不大于80%
海拔 ：不超过1000m
大气条件 ：无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。 |
LMZ1-0.5/TH型电流互感器额定负额表：
|
型号 |
额定一次电流（A） |
额定安匝数 |
额定第二次输出（VA） |
|
0.2 |
0.5S |
0.5 |
1 |
|
LMZ1-0.5TH |
5,10,20,25,50,100 |
100 |
—— |
—— |
5 |
7.5 |
|
15,30,75,150 |
150 |
5 |
|
40 |
120 |
|
200 |
200 |
|
250 |
250 |
|
300 |
300 |
5 |
|
400 |
400 |
|
LMZJ1-0.5TH |
500 |
500 |
5 |
5 |
10 |
15 |
|
600 |
600 |
10 |
10 |
|
750 |
750 |
|
800 |
800 |
|
1000 |
1000 |
|
1200~1600 |
1200~1600 |
|
2000 |
200 |
LMZ3-0.5TH 型技术参数
|
型号 |
额定一次电流（A） |
额定二输出（VA） |
|
0.2 |
0.5S |
1 |
|
LMZ3-0.5TH |
500~600 |
5 |
5 |
10 |
|
|
750~2000 |
5 |
10 |
15 | |
|
