一、产品用途

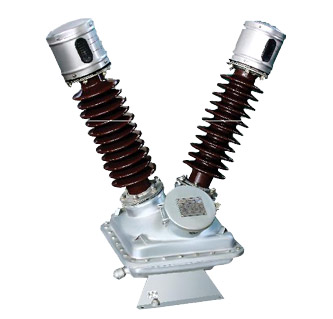

15-40.5KV户外电压互感器,本产品是供35KV，50或60Hz电力系统做电压、电能测量用的户外单相油浸式电压互感器。
二、遵循的主要标准
国家 电工委员会标准：IEC60044-2《电磁式电压互感器》
国家标准：GB1207《电压互感器》
GB311.1《高压输变电设备的绝缘配合》
三、使用环境条件
环境温度：-40~+40℃
海拔高度：不超过1000m
环境污秽等级：Ⅱ、Ⅲ、Ⅳ级污秽地区
四、系统情况
系统额定电压：35KV
系统最高电压：40.5KV
系统额定频率：50Hz或60Hz
系统中性点接地方式：非有效接地 |
JD6-35（33）（TA TH）（W1 W2 W3）型油浸式户外单相电压互感器技术参数：
|
额定电压比（V） |
准确级及准确级组合额定二次输出（VA） |
极限输出（VA） |
额定绝缘水平（KV） |
瓷套爬电距离（mm） |
频率（Hz） |
海拔（m） |
一次熔断器（A） |
|
3500/100
3300/100 |
0.2—80
0.5—150
1—250
3—500 |
1000 |
40.5/95/185 |
W1/810
W2/1020
W3/1260 |
50(60) |
≤1000
≤3500 |
0.2 | |
|
