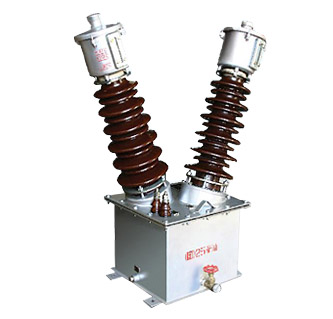

JDJ2-35(W1 W2 W3)电压互感器

一、产品概述
JDJ2-35(W1，W2，W3)电压互感器为单相户外油浸式产品，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。

二、产品结构
JDJ2-35(W1，W2，W3)电压互感器的铁心由条形硅钢片叠成，为三柱芯式，器身用铁夹固定在箱盖上，在箱盖上装有一次及二次套管等，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底有四个安装孔。

JDJ2-35(W1，W2，W3)电压互感器变比参数：

型号	额定电压比 (kV)	准确级组合	额定输出	极限输出	额定绝缘水平(kV)
			(VA)	(VA)
JDJ2-35	35/0.1 35/0.1/0.1	0.2 0.5 1	75 150 250	1000	40.5/95/200


JDJJ2-35	35/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P)	75/100 150/100 250/100


	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	30/30/100 30/60/100 60/60/100	2×500
