  产品中心 / Products

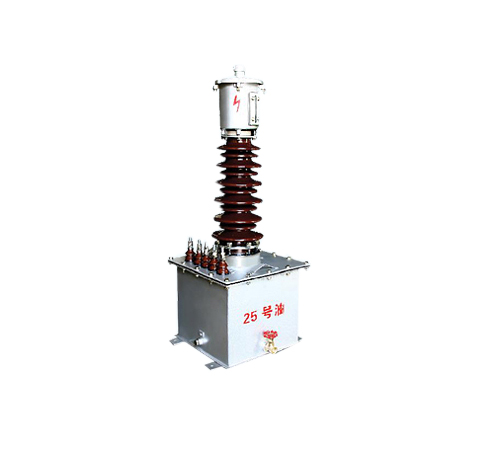

JDJJ2-35(W1 W2 W3)型电压互感器

一、产品概述
    JDJJ2-35(W1,W2,W3)型电压互感器为单相三绕组油浸户外式产品。适用于交流50Hz、35kV中性点不直接接地的电力系统中,供电压、电能和功率的测量以及继电保护和信号装置的电源用。
    JDJJ2-35(W1,W2,W3)型电压互感器一次绕组系供中性点接地使用,故绕组两端绝缘水平不同,线路端(A端)为完全绝缘,而接地端(X端)为不完全绝缘,A端经35kV级瓷套引出,X端经10kV级瓷套(JDJJ-35)引出,或经1kV级瓷套(JDJJ1-35)引出,或经0.5k级瓷套(JDJJ2-35型)引出,二次绕组及剩余电压绕组,分别以1kV级瓷套(JDJJ-35型和JDJJ1-35型)引出,或分别以0.5kV级瓷套(JDJJ-35型)引出。
    本型电压互感器能承受由于一相接地所引起的过电压而无损伤。本型电压互感器必须是三台成套使用,其绕组接线见上图

二、结构简介
    JDJJ2-35(W1,W2,W3)型电压互感器的铁芯由条形硅钢片叠成,为三柱芯式。在中柱上套有三个绕组,剩余电压绕组、二次绕组及一次绕组。剩余电压绕组在胶纸筒上,外包一纸板,然后绕二次绕组。最外面是一次绕组。A端出线全绝缘,X端出线端接地(用套管引出)。
    器身用铁芯夹件固定在箱盖上,在箱盖上装有一次及二次套管等。JDJJ-35型在箱盖上装有储油柜,JDJJ1-35和JDJJ2-35型在一次套管上装有储油柜。

JDJJ2-35(W1,W2,W3)型电压互感技术参数:

额定电压比

准确及组合

极限输出

额定绝缘

瓷套爬电距离

频率

海拔

一次熔断器

接线图

35000/√3/  100/√3 / 100/√3

0.2/6P(3P)—80/100
0.5/6P(3P)—150/100
1/6P(3P)—250/100

3/6P(3P)—500/100

1000

40.5/95/185

W1/810

W2/1020

W3/1260

50(60)

≤1000

or

≤3500

0.2

图一

35000/√3/  100/√3 / 100/√3  / 100/√3

0.2/0..5/6P(3P)—40/40/100

图二
