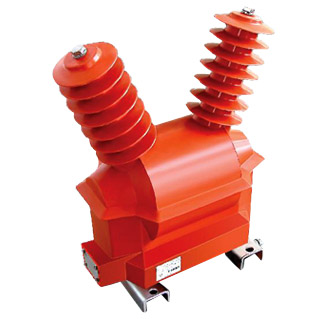

JDZW-20电压互感器

一、产品概述
    JDZW-20电压互感器(以下简称互感器)适用于户外、额定频率为 50Hz 或60Hz、额定电压为20kV的电力系统中，作电能计量、电压监测和继电保护用。

二、技术参数
    安装场所：户外。
    环境温度：最高：+40℃；最低：-25℃；日平均不能超过30℃。
    海拔：不超过1000m。
    大气条件：大气中无严重污秽。
    产品执行标准为GB 1207《电压互感器》。

JDZW-20电压互感器产品参数：

型号	额定电压比 (kV)	准确级组合	额定输出	极限输出	额定绝缘水平(kV)
			(VA)	(VA)
JDZW-20	20/0.1 20/0.1/0.1	0.2 0.5 1	75 150 250	1000	40.5/95/200


JDZXW-20G	20/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P)	75/100 150/100 250/100


	20/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	30/30/100 30/60/100 60/60/100	2×500
