性能概述

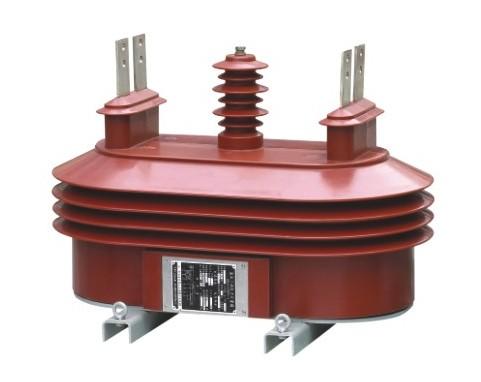

JLSZV-10高压户外组合互感器是同类产品的基础上改进而成的,适用于额定频率50HZ,额定电压10KV的户外交流电力系统中作有功、无功电能计量,是老式油浸产品理想的换代产品。
JLSZV-10高压户外组合互感器采用具有耐电流、耐老化的户外专用环氧树脂真空浇注而成,外形采用防雨伞裙,表面爬电距离大,防雨、防尘、耐腐蚀是城乡电网改造理想的换代产品。 |
JLSZV-10高压户外组合互感器型号表
JLSZV-10 5/5 |
JLSZV-10 10/5 |
JLSZV-10 15/5 |
JLSZV-10 20/5 |
JLSZV-10 30/5 |
JLSZV-10 40/5 |
JLSZV-10 50/5 |
JLSZV-10 75/5 |
JLSZV-10 100/5 |
JLSZV-10 150/5 |
JLSZV-10 200/5 |
JLSZV-10 250/5 |
JLSZV-10 300/5 |
JLSZV-10 400/5 |
JLSZV-10 500/5 |
JLSZV-10 600/5 |
JLSZV-10高压户外组合互感器技术参数
额定电压比(V) |
额定电流比(A) |
准确级组合 |
额定二次输出 |
电压 |
电波 |
电压互感器 |
电流互感器 |
10000/100 |
5-800/5 |
0.2 |
0.2s
0.2 |
2×20 |
2×10 |
10000/√3 100√3 |
3×10 |
3×10 | |
|
