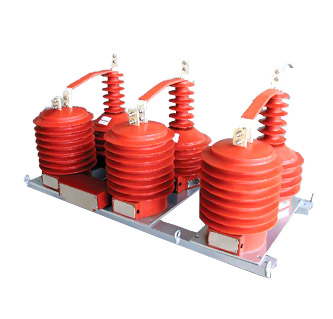

一、JLSZW-35组合互感器概述
本型号组合互感器适用于额定频率50HZ、额定电压10KV及以下户外电力系统中作电能计量;也可按用户要求提供二次各种电压及不等容量的开关电源。以便实现高压预付费计量功能，产品密封性能优越，互感器三防性能好，等级高，可为用户提供0.2S级各种变比及双变比的产品。高压瓷套采用防污等级为III级的设计，爬电比距大、耐污染与潮湿，一次及二次防护严密，防窃电能力强。
互感器结构合理，体积小、重量轻，适宜任何位置，任何方向安装。并且三相三元件产品每相具有单独的电压。电流互感器,有效的防止了因三相负荷不平衡而造成的少计量的现象。
二、JLSZW-35组合互感器的技术参数
1、产品性能符合GB17201-1997；
2、额定电压：6KV，10KV，35KV；
3、准确等级：0.5,0.2,0.5S,0.2S；
4、额定变比：电压比6000/100 10000/100 35000/100
电流比5-300/5（大电流变比可以订做）
5、额定绝缘水平6KV:7.2/32/60KV 10KV:12/42/75KV |
JLSZW-35户外组合互感器产品参数：
|
额定电压比（V） |
准确级及准确级组合额定二次输出（VA） |
极限输出（VA） |
额定绝缘水平（KV） |
表面爬电距离（mm） |
重量（kg） |
|
3500/√3/100√3 |
0.2—3×30
0.5—3×90
1—3×180
3—3×500 |
3×600 |
40.5/95/200 |
1300 |
500 |
|
3500/√3/100/√3/100/√3 |
0.2/0.2—3×15/3×15
0.2/0.5—3×15/3×20
0.5/0.5—3×45/3×45 |
3×300/3×300 |
|
额定电流比（Iin/5） |
一秒热电流(KA有效值) |
动稳定电流（KA峰值） |
准确级及额定二次输出（VA） |
|
复变比 |
单变比 |
|
10-15-20/5 |
10/5 |
2 |
5 |
0.2S—10
0.5S—10
0.2—15
0.5—30 |
|
15-20-30/5 |
15/5 |
2.7 |
6.75 |
|
20-30-40/5 |
20/5，25/5 |
4 |
10 |
|
30-40-50/5 |
30/5 |
6.3 |
15.7 |
|
40-50-75/5 |
40/5 |
8.1 |
20.2 |
|
50-75-100/5 |
50/5 |
10.8 |
27 |
|
75-100-150/5 |
75/5 |
16.2 |
40.5 |
|
100-150-200/5 |
100/5 |
21.6 |
51.5 |
|
150-200-300/5 |
150/5 |
37.8 |
94.5 |
|
200-300-400/5 |
200/5，250/5 |
|
300-400-500/5 |
300/5 |
54 |
110 |
|
400-500-600/5 |
400/5 |
|
500-600-800/5 |
500/5 |
68.4 |
136 |
|
600-800-1000/5 |
600/5 |
|
800-1000-1200/5 |
750/5 |
95.5 |
190 |
|
800/5 |
|
1000/5 |
|
—— |
1200/5 |
140 |
200 | |
|
