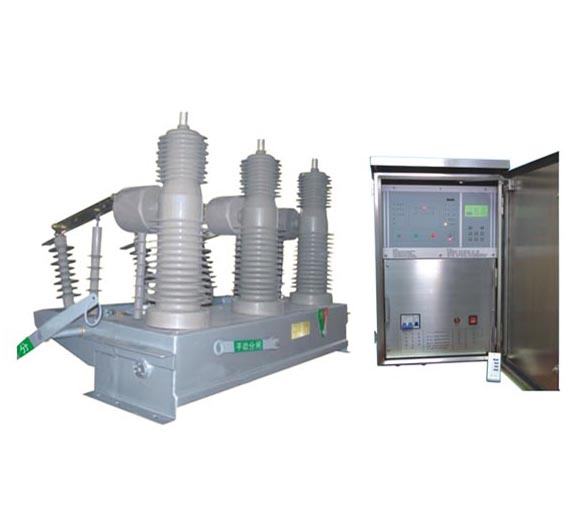

ZWF68C-12M户外固封永磁智能重合闸真空断路器

产品介绍:
ZWF68C-12M型户外柱上高压真空断路器为额定电压12kv、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制,特别适用于操作频繁的场所和城网自动化配电网络。

型号说明:
ZWF68C-12M
Z——真空
W——户外
F——固封
68——设计序号
C——智能重合闸
12——额定电压
M——永磁机构
产品特点:
1、小型化真空灭弧室:最大的可靠性;屏蔽罩外露;工作寿命长;封装在环氧树脂内。
2、环氧树脂封装:符合环保要求;已被广泛验证的户外性能;耐臭氧和紫外线;坚固、轻、不易碎裂。
3、永磁机构:运动部件少;无须维护保养;可根据用户需求采用单稳态或者双稳态永磁技术。
4、手动分闸装置:当控制系统出现故障时,可用手动分闸做紧急分断操作,可靠开断额定负荷电流。
5、配备“短信猫”。能够方便用户实现中压架空电网的线路保护及三遥功能,具有保密性高、可靠性高、抗干扰能力强等特点,利用移动公司提供的GSM网络,即构建成本低廉、实用性高的远程监控系统。使用用户足不出户就可以完成对中压架空线电网的监视与控制,协助用户更好的维护输供电网络,保证电力供应。
6、配备MKG3柱上开关智能控制器。集线路保护、控制、测量以及信号监视一体的综合自动化户外测控装置。具备处理单条架空线开关远程操作全部功能。实现重合闸、漏电保护、“看门狗”等功能。
使用环境:
工作环境温度:-40~+70℃
工作环境湿度:0-95%
工作环境阳光辐射:≤1.1kw/m²
风压:≤70Pa
风速:≤35m/s
爬电比距:≥31mm/KV
外绝缘污秽等级:Ⅳ
覆冰厚度:≤100mm
地震烈度:≤8度
安装方式
    ZWF68C-12M型重合器有多种安装方式,常见的有单杆安装和双杆安装。对于用户现场安装,本公司可根据实际情况代为设计。
主要技术参数

项目

系数

单位

额定工作电压

12

kv

额定电流

630(1250)

A

工频耐压(1min)

42

Kv

雷电冲击耐压

75

Kv

额定短路开断电流

20

Ka

额定短路关合电流(峰值)

50

Ka

热稳定电流(4s)

20

Ka

动稳定电流(峰值)

50

Ka

额定短路电流开断次数

30

机械次数

10000

Ct变比

30~1250/1(5)



操作顺序

分t1(0.3s)-合分-t2(3s)-合分-t2(3s)-合分-闭锁



工作电源电压

~220(-110)

V

爬电比距

≥31

mm/kv

使用环境温度

-40~+70

重量

90+40

kg
