一、概述

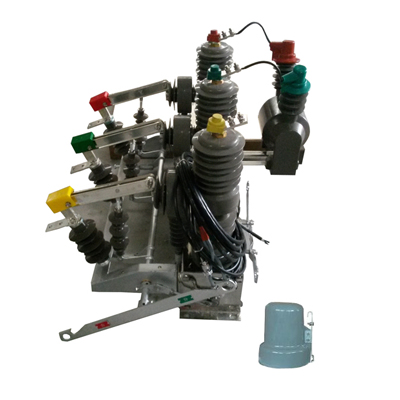

ZWG32-12G/630A-1250A户外交流高压智能真空断路器(以下简称断路器，俗称“看门狗”)适用于12kV及以下，交流50Hz的城网和农网配电系统。具备了故障检测功能、保护控制功能和通迅功能，都安装于10kY架空线路责任分界点，可实现自动切除、单相接地和自动隔离短路故障，是配电线路改造和配网自动化建设的理想产品。断路器可以手动操作、电动操作、遥控器操作及远程主机操作。断路器由本体、操作机构、控制器三部分组成(隔离开关由用户选择加装)。断路器根据需要可配置CT(保护电流互感器)、ZCT(零序电流互感器)、u(电压互感器)，作为控制器的检出器。断路器配置了不同功能的控制器，构成智能开关，并可构筑多种形式的配网自化系统，且能够逐步升级。

二、使用环境
1、周围空气温度：上限+40度，下限—30度
　　2、海拔不超过2000m；
　　3、风压不超过700Pa(相应于风速34m／s)
　　4、地震强度不超过8度；
　　5、污秽等级：Ⅳ级；
　　6、最大日温差：不超过25度；
　　7、相对湿度：日平均不大于95％，月平均不大于90％；
　　8、无易燃，爆炸危险，化学腐蚀及剧烈振动的场所。

主要技术参数

序号	项目		单位	数据值
1	电压		kV	12
2	额定频率		Hz	50
3	额定绝缘水平	1min工频耐压	kV	42(极间，对地)；48（断口）
3	额定绝缘水平	额定雷电冲击耐压	kV	75(极间，对地)；85（断口）
4	额定电流		A	630/1250
5	额定短路开断电流		kA	20/25
6	额定短路关合电流（峰值）		kA	50
7	额定峰值耐受电流		kA	50
8	额定短时耐受电流		kA	50
9	额定断路开断次数		次	30
10	额定热稳定时间		S	4
11	额定操作顺序			分-0.3s-合分-180s-合分
12	机械寿命		次	10000
13	二次回路1min工作频耐压		kV	2
14	过流脱扣电流		A	5
15	额定单个电容组开断电流		A	630
16	额定背对背电容器组开断电流		A	400

B、控制器主要技术参数

序号	项目	规定值	备注
1	输入工作电压	AC220
2	输入工作电压频率	50Hz
3	输入工作电压允许波动范围	±20％
4	整机功耗	＜10W
5	保护电流	120～600A	可整定
6	零序电流	0.2A～20A	可整定
7	保护动作延时时间值	0.1～10s	可调
8	零序保护动作延时时间值	0～7200s	可调
9	重合闸次数	3次可调	0为关闭重合闸
10	第一次重合时间	可调	3.0~600秒
11	第二次重合时间	可调	3.0~600秒
12	第三次重合时间	可调	3.0~600秒
13	远程设置	0或1	设定0：面板拨码有效，1：远程设置有效
14	负荷告警电流	无
15	整定值误差	±3％	时间定值为0时实际为40ms，误差不大于±20ms
16	工频耐压	2000V/1min
