一、产品概述

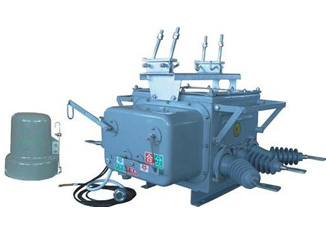

ZW20B-12/630A 1250A户外高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产吕与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。

二、产品特点
1、装有真空灭弧室的断路器开断性能稳定可靠，采用环氧树脂和硅橡胶整体浇注，尤其A、C两相的拐角套管，保证良好的外绝缘，具有无燃烧和爆炸危险、安全、体积小、重量轻和使用寿命长等特点。
2、断路器采用全封闭结构，箱内充以SF6气体，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用.
3、断路器内装有三相TA，输出三相电流供智能控制器进行信息分析。TA变比可调，只要将连线端子接到相应的端子座即可；
4、断路器的合、分闸可手动或电动操作及过流保护跳闸；
5、操作机构新颖、简单、动作可靠，体积小、机械寿命可达1万次
6、断路器的安装方式可用悬架吊装在横杆上，亦可选用座式安装
7、整个结构由合闸弹簧、储能系统、过流脱扣器、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成。

三、使用条件
1  、周围空气温度：上限+40℃，下限-30℃  ；
2 、海拔：≤1000m（若海拔增高，则额定绝缘水平相应提高）；
3  、风压：不超过700Pa（相当于风速34m/s)；
4 、地震烈度：不超过8度；
5  、污秽等级：Ⅳ级；
6 、最大日温差：不超过25℃；
7、相对湿度:日平均不大于95％，月平均不大于90％；
8、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

ZW20B-12/630A 1250A户外高压真空断路器主要技术参数:

序号	项目	单位	参数
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630、1250
4	额定短路开断电流	kA	12.5、16、20、25
5	额定峰值耐受电流(峰值)	kA	31.5、40、50、63
6	额定短时耐受电流	kA	12.5、16、20、25
7	额定短路关合电流(峰值)	kA	31.5、40、50、63
8	机械寿命	次	10000
9	额定短路开断电流开断次数	次	30
10	工频耐受电压(lmin):(湿)(干)相间、对地断口	kV	42/49
11	雷电冲击耐受电压(峰值)相间、对地断口	kV	75/85
12	二次回路1min工频耐压	kV	2
13	额定合闸操作电压	V	Ac220
14	最高/最低合闸操作电压	V	AC264/143
15	额定分闸操作电压	V	Ac220
16	最高/最低分闸操作电压	V	AC264/143
17	最高/最低电动机电压	V	AC242/187
18	SF6气体额定压表(表压)	Mpa	“0”
19	净重	kg	140
