一、概要

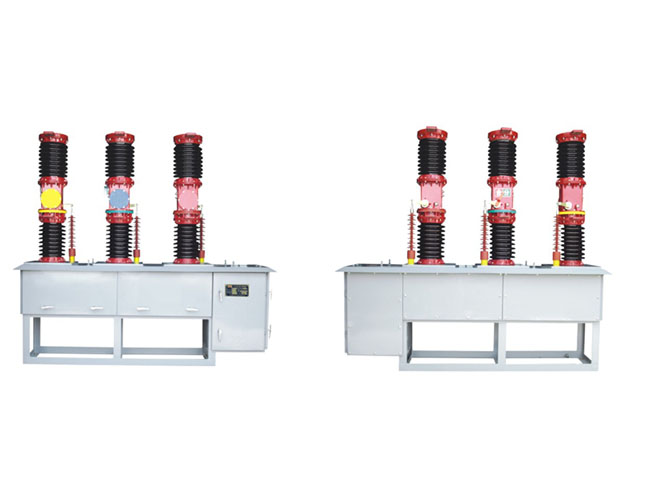

ZW7-40.5型户外高压真空断路器用于交流50Hz、电压40.5的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。
二、产品特点
1、采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；
2、结构简单，免维护，不检修周期长；
3、绝缘性能好，防污秽能力强；
4、可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；
5、无火灾和爆炸隐患；
6、内装电流互感器，精度达0.2级，可实现三相互动保护；
7、内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。
三、使用条件
1、周围空气温度：上限+40℃，下限-30℃；
2、海拔：≤2000m（若需增高海拔，则额定绝 缘水平相应提高）
3、风压：不超过700Pa（相当于风速34m/s）
4、振幅：地震烈度8度；
5、污秽等级：Ⅲ级；
6、最大日温度差：不超过25℃。 |
一、主要技术参数
|
序号 |
项目 |
单位 |
参数 |
|
1 |
额定电压 |
kV |
40.5 |
|
2 |
额定绝缘水平 |
工频耐受电压 |
干式 |
95 |
|
湿式 |
80 |
|
雷电冲击耐压（峰值） |
185 |
|
3 |
额定电流 |
A |
1250、1600、2000 |
|
4 |
额定短路开断电流 |
KA |
20、25、31.5 |
|
5 |
额定操作顺序 |
次（timcs） |
分-0.3s合 分-180s合分 |
|
6 |
额定短路开断次数 |
|
12 |
|
7 |
额定短路关合电流（峰值） |
KA |
50、63、80 |
|
8 |
额定峰值耐受电流 |
|
9 |
额定短时耐受电流 |
|
20、25、31.5 |
|
10 |
额定短断路持续电流 |
S |
4 |
|
11 |
平均分闸速度 |
m/s |
1.5±0.2 |
|
12 |
平均合闸速度 |
0.7±0.2 |
|
13 |
触头合闸弹跳时间 |
S |
≤2 |
|
14 |
三相合（分）闸同期性时差 |
≤2 |
|
15 |
合闸时间 |
≤150 |
|
16 |
分闸时间 |
≤600000 |
|
17 |
机械寿命 |
次（timcs） |
10000 |
|
18 |
额定操作电压及辅助回路额定电压 |
V |
Dc220、110、24 |
|
Ac220、110、24 |
|
19 |
每相回路直流电阻（不含互感器） |
μΩ |
≤100 |
|
20 |
动静触头允许磨损厚度 |
mm |
3 |
|
21 |
重量 |
Kg |
800 |
二、型号表
|
ZW7-40.5/1250A |
|
ZW7-40.5/1600A |
|
ZW7-40.5/1250A小型化 |
|
ZW7-40.5/1600A永磁 | |
|
