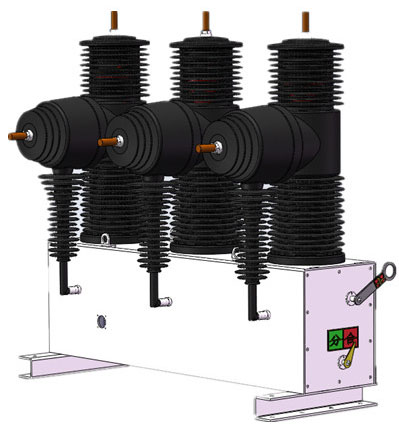

ZW7-40.5/1600A永磁户外真空断路器技术参数：
|
序 号 |
项 目 |
单 位 |
数 值 |
|
1 |
额定电压 |
kV |
40.5 |
|
2 |
额定电流 |
A |
1250/1600 |
|
3 |
额定频率 |
Hz |
50或60 |
|
4 |
工频耐压1min（湿）（干） |
kV |
80/95 |
|
5 |
雷电冲击耐受电流（峰值） |
kV |
185 |
|
6 |
额定短路开断电流 |
kA |
31.5 |
|
7 |
额定短路关合电流（峰值） |
kA |
80 |
|
8 |
额定峰值耐受电流 |
kA |
80 |
|
9 |
4S短时耐受电流 |
kA |
31.5 |
|
10 |
额定操作循环 |
|
分－0.1s－合分－3s－合分-6s合分-60s恢复 |
|
11 |
额定短路电流开断次数 |
次 |
30 |
|
12 |
机械寿命 |
次 |
20000 |
|
13 |
永磁机构控制电压 |
V |
DC220 |
|
14 |
二次回路1min工频
耐压
|
KV |
2 |
断路器的主要机械参数
|
序 号 |
参数名称 |
单 位 |
数 据 |
|
1 |
触头开距 |
mm |
16±1 |
|
2 |
触头超行程 |
mm |
4±0.5 |
|
3 |
分闸速度 |
m/s |
1.4-1.8 |
|
4 |
合闸速度 |
m/s |
0.4-0.8 |
|
5 |
触头合闸弹跳时间 |
ms |
≤5 |
|
6 |
相间中心距离 |
mm |
460±2 |
|
7 |
三相分合闸不同期性 |
ms |
≤2 |
|
8 |
各相导电回路电阻 |
μΩ |
＜120 |
|
9 |
合闸时间 |
ms |
25～45 |
|
10 |
分闸时间 |
ms |
20～45 |
|
11 |
重量 |
Kg |
295 |
