一、产品介绍

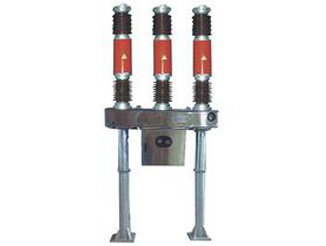

LW38-40.5/1600A 31500A高压户外六氟化硫真空断路器(以下简称断路器)是一种以SF6气体为灭弧和绝缘介质的户外安装、三相、交流40.5kv级高压输变电系统的控制和保护设备。可用来分、合额定电流和故障电流，投、切电容组、转换线路，尤其适合频繁操作，也可作为联络断路器使用。

本断路器符合IEC《高压交流断路器》和GB1984《高压交流断路器》的要求。

二、使用环境条件
环境温度：最高温度+40℃；最低温度-30℃。
相对湿度：日平均相对湿度≤90%；月平均相对湿度≤95%。
海拔：正常使用条件海拔不超过1000m(简称平原型)；特殊使用条件海拔不超过3000m(简称高原型)；
风速不超过34m/s (相应于圆柱表面上的700Pa)；
地震烈度不超过8 度(水平加速度0.25g，垂直加速度0.125g)；
空气污秽程度：Ⅳ级；最小公称爬电比距：31mm/kV。

一、主要技术参数见表1

序号	项目				单位	参数
1	额定电压				KV	40.5
2	额定绝缘水平		雷电冲击耐压(峰值)			185/215*
			工频耐压1min(有效值)			95/119*
3	额定电流				A	1600	3150
4	额定电容器组开断电流					400
5	额定频率				Hz	50
6	额定短路开断电流				KA	25	31.5
7	额定峰值耐受电流					63	80
8	额定短时耐受电流					25	31.5
9	额定失步开断电流					6.3	7.9
10	额定短路关合电流					63	80
11	额定短路开断电流开断次数				次	25	20
12	机械寿命					5000
13	额定操作顺序					O-0.3s-CO-180s-CO
14	分闸时间(额定操作电压时)				s	≤0.06
15	合闸时间(额定操作电压时)					≤0.1
16	额定短路持续时间					4
17	金属短接时间					≥0.12
18	全开断时间					≤0.078
19	六氟化硫气体额定压力(20℃时表压)				Mpa	0.45
20	六氟化硫气体补气压力(20℃时表压)					0.42
21	六氟化硫气体闭锁压力(20℃时表压)					0.4
22	漏气率				%/年	≤1
23	六氟化硫气体水份含量(20℃时表压)				ppm(V/V)	交接验收值≤150
24						运行值≤300
25	重量	断路器本体		带CT	kg	1000
				不带CT		800
		六氟化硫气体				5
为断口间耐压当产品为高原型产品时，是指在海拔3000m的额定绝缘水平值

二、参数表:

名称	单位	参数
额定电压	KV	40.5
额定绝缘水平雷冲击耐压（全波峰值）	KV	185/215
工频耐压	KV	95
额定电流	MPa	1600 2000
机械寿命	次	3000
六氟化硫气体额定压力20℃时表压	MPa	0.45
最低使用环境温度	℃	0.40
额定短路开断电流	KA	-30
额定短路耐受电流（热稳定电流）	KA	25 31.5
额定峰值耐受电流（动稳定电流）	KA	63 80
额定失步开断电流	KA	63 80
额定短路持续时间	S	4
合闸时间（额定操作电压下）	S	0.1
分闸时间（额定操作电压下）	S	0.07
操作顺序		-0.3S-合分-180S-合分
额定开合单个电容器组电流	A	400
额定短路开断电流下的累计开断次数	次	15 10
年漏气率		1
六氟化硫气体含量（20℃时）	V	150
