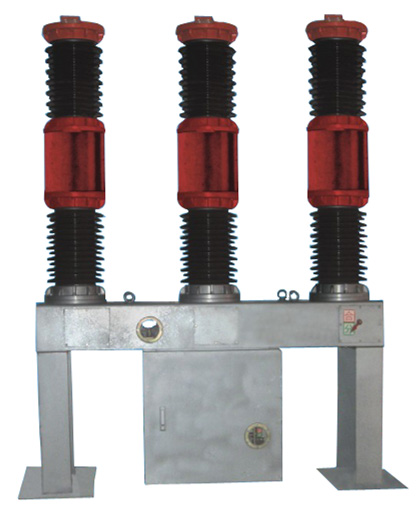

LW16-40.5户外高压六氟化硫断路器技术参数表：
|
名称 |
单位 |
参数 |
|
额定电压 |
KV |
40.5 |
|
最高电压 |
KV |
40.5 |
|
额定绝缘水平 |
雷电冲击耐压（全波峰值） |
KV |
200/215(断口)：标准化185KV |
|
工频耐压（1分钟） |
KV |
95/118(断口) |
|
额定电流 |
A |
1600/2000 |
1600/2000/2500/31500 |
|
机械寿命 |
次 |
5000 |
|
六氟化硫气体额定压力（20℃时表压） |
MPa |
0.40 |
0.50 |
|
闭镜压力（20℃时表压） |
MPa |
0.3 |
0.40 |
|
最低使用环境温度 |
℃ |
-40 |
-30 |
|
额定短路开断电流 |
KA |
20 |
25 |
25 |
31.5 |
|
额定短路关合电流（峰值） |
KA |
50 |
63 |
63 |
80 |
|
额定短时耐受电流（热稳定电流） |
KA |
20 |
25 |
25 |
31.5 |
|
额定分支耐受电流（动稳定电流） |
KA |
50 |
63 |
63 |
80 |
|
额定失步开断电流 |
KA |
5 |
6.3 |
6.3 |
8 |
|
额定短路开断电流的累计开断次数 |
次 |
20 |
|
额定短路持续时间 |
S |
4 |
|
分闸时间（额定操作电压下） |
S |
≤0.1 |
|
合闸时间（额定操作电压下） |
S |
≤0.06 |
|
额定操作顺序 |
|
分-03s-合分-180s-合分 |
|
额定开合单个电容器组电流 |
A |
400 |
|
年漏起率 |
%/年 |
≤1 |
|
六氟化硫气体水分含量（20℃时） |
uL/L |
≤150 |
|
配CT14型弹簧操动机构的额定操作电压 |
|
AC/DC:380/220V/110V |
|
合闸线圈、分闸线圈电压 |
V |
交流：220 380 直流：48 110 220 |
|
储能电机电压 |
V |
交流：220 直流：220/110 |
|
六氟化硫气体重量 |
Kg |
5 |
|
断路器（包括操动机构）重量 |
Kg |
1000 |
