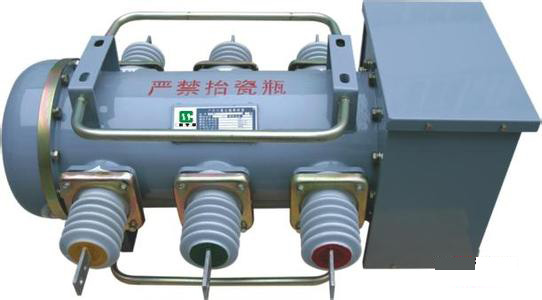

LW3-12/高压户外六氟化硫真空断路器型号参数：
|
项目 |
单位 |
参数 |
|
额定电压 |
KV |
10 |
|
最高工作电压 |
KV |
12 |
|
额定绝缘水平（当断路器所充SF6气体为0.25MPa、20°C时） |
雷电冲击耐压全波 |
75 |
|
工频耐压一分钟 |
KV |
42 |
|
淋雨耐压试验 |
34 |
|
相反冲击耐压 |
85 |
|
零表压下的绝缘水平 |
工频耐压一分钟 |
KV |
30 |
|
相反耐压一分钟 |
30 |
|
最高相电压五分钟 |
9 |
|
额定电流 |
A |
400 630 1000 1250 |
|
额定短路开断电流 |
KA |
6.3 8 12.5 |
|
异相接地重合闸开断电流 |
KA |
6.5 7.1 10.9 |
|
零表压下开断电流 |
|
A |
400 630 |
|
额定操作顺序 |
Ⅰ型 |
0.03s-CO-180s-CO |
|
Ⅱ Ⅲ型 |
0.03s-CO-180s-CO |
|
额定关合电流（峰值） |
KA |
16 20 31.5 |
|
额定动稳电流（峰值） |
KA |
16 20 31.5 |
|
额定热稳定电流 |
KA |
6.3 8 12.5 |
|
额定热稳定时间 |
S |
4 |
|
刚合速度 |
M/S |
2.6±0.2 |
|
刚分速度 |
M/S |
2.6±0.2 |
|
固有合闸时间 |
Ⅱ Ⅲ型 |
S |
≤0.06 |
|
固有合闸时间 |
Ⅰ型 |
≤0.06 |
|
Ⅱ Ⅲ型 |
≤0.04 |
|
额定工作压力 |
Mpa |
0.35（20°C） |
|
最低工作压力 |
Mpa |
0.25（20°C） |
|
年漏气率 |
％ |
＜0.01 |
|
机械稳定性（连续合分）操作 |
次 |
6000 |
|
重量 |
Ⅰ型 |
kg |
122 |
|
Ⅱ型 |
130 |
|
Ⅲ 型 |
132 |
|
SF6气体水分含量 |
PPM |
≤150 |
