一、产品概述

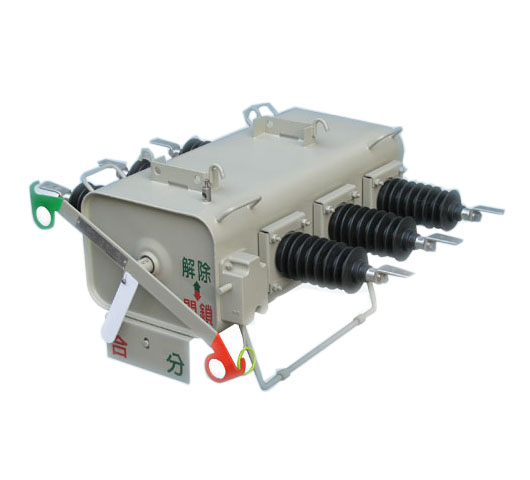

FLW34-12/200A 630A高压户外六氟化硫真空断路器(户外柱上SF6绝缘负荷开关),适合用于户外柱上安装，额定电压12/24/40.5kV,额定电流630A、50/60Hz配电网开断、关合电力系统中的负荷电流、过载电流，能够自动将发生故障的配电线路区段隔离开。开关带有最新技术的电子控制器，可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内，能够适合各种气候条件下使用。此外，箱体内还可安装了有线和无线调制解调器，可以实现远距离监视和控制。简单的柱上安装布置方便、快速，降低施工成本。
二、标准使用条件
此SF6气体负荷开关适应运行条件：
2.1环境温度
2.1.1周围空气温度：上限＋50℃，下限－40℃。
2.1.2相对湿度：100%
2.2海拔不超过1000m;2000m;3500m。（按用户订货时提出要求。不提出为常规1000m要求。）
2.3风压不超过700pa（相当于风速34m/ｓ）。
2.4地震烈度：8度。
2.5安装场所：没有火灾、爆炸危险，无化学腐蚀及经常性剧烈震动。
2.6污秽等级：Ⅲ类、Ⅳ类。
三、产品特征
3.1SF6气体绝缘
3.1.1 SF6气体是无毒、不可燃的电绝缘气体，具有极佳的灭弧特性。
3.2套管多样性
3.2.1除了标准陶瓷套管外，还可以提供多种方案，包括在环氧设备套管上的橡胶绝缘子。
3.3可见的断开/闭合状态
3.3.1 站在地上很容易看清用颜色标记的主触点位置指示器（绿 – 断开；红 – 闭合）。该指示器与主触点驱动轴总成直接连接，确保准确显示触点状态。
3.4快速操作
3.4.1采用弹簧储能的操作机构确保快速合闸与分闸操作（少于100毫秒）。
3.5可以实现遥控
3.5.1备有电子控制器，既可就地操作，也可用FTU界面实现主控台操作。
3.6坚固耐用的开关
3.6.1开关采用经过验证的坚固耐用、抗腐蚀的材料（军舰专用304L不锈钢钢板）做成，确保有很长的使用寿命（30年），并能实施一系列操作，具有柱上设备理想的特性。 |
一、FLW34-12型号表：
|
FLW34-12/200 |
|
FLW34-12/400 |
|
FLW34-12/630 |
二、FLW34-12技术参数：
|
序号 |
名 称 |
单位 |
数 据 |
|
1 |
额定电压 |
kV |
12 |
24 |
40.5 |
|
6/7.2/10 |
15/17/20 |
35/36/38 |
|
2 |
额定频率 |
Hz |
50/60 |
50/60 |
50/60 |
|
3 |
额定绝缘水平(所充SF6气体0.07Mpa/ 20℃时） |
雷电冲击耐压 |
相间,相对地 |
kV |
75 |
125 |
185 |
|
断口 |
85 |
145 |
215 |
|
工频耐压
1min |
相间,相对地 |
kV |
42 |
64 |
95 |
|
断口 |
50 |
79 |
110 |
|
外形尺寸（mm） |
安装尺寸（mm） |
套管爬距（mm） |
|
|
A |
B |
C |
长×宽 |
|
|
12Kv |
225 |
435 |
500 |
500×125（280） |
556 |
|
24kv |
300 |
435 |
500 |
500×125（280） |
840 |
|
40.5Kv |
350 |
435 |
500 |
700×125（280） |
1250 | |
|
