一、主要用途

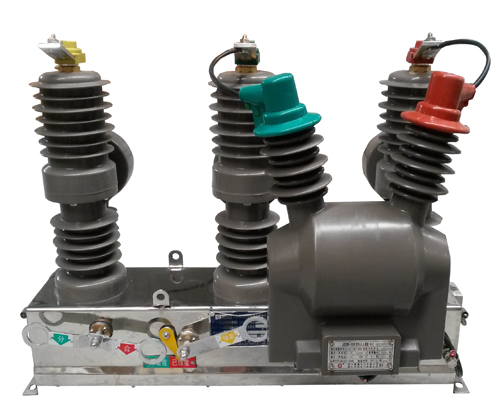

Zwk32-12型真空断路器预留光纤通讯接口、线控接口、遥控接口、微波、GPRS、CDMA无线无线后台功能。它自动反馈信息到管理终端进行报警。
本装置具有三段式保护、计量功能、预付费功能、辅助功能、故障记录查询功能、远程通信、环网运行就近遥控功能等等。
该产品适用于12kv及以下交流50Hz的三相电力系统，作为预付费防窃电，自动切换线路故障的开、合负荷电流、过载电流及短路电流之用。
二、使用环境条件、
1、环境温度：-40℃~+40℃；
2、污秽等级不大于Ⅳ级；
3、海拔高度不超过1000m；
4、风压不超过700pa（相当于34m/s）
5、无火灾、爆炸、化学腐蚀的场所；
6、无经常性的剧烈振动，地震烈度不超过8度。
三、结构特点
1、断路器经全新的型化设计，采用封闭结构，独特的灭弧室封装技术，密封性能好，有助于提高防潮、防凝露性能，适用于高温潮湿地区使用。
2、断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻、使用寿命长等特点。
四、工作原理
1、储能过程
拉动机构手动储能拉环，或给机构电动储能信号。电机带动储能拐臂给储能弹簧储能。通过储能保持环节保持此能量。
2、合闸过程
合闸时，拉动机构手动合闸拉环给机构电动合闸信号。合闸弹簧能量释放，机构输出轴转动。通过拐臂，连杆带动灭弧室动触头向上运动，与静触头接触，并提供接触压力，同时为分闸弹簧储能，通过机构的合闸保持环节正常扣接使断路器保持合闸状态。
3、分闸过程
分闸时，拉动机构手动分闸拉环或机构输出反向转动，通过连杆，拐臂带动灭弧室触头向下运动，动静触头分开，断路器分闸。分闸状态由开关分闸弹簧保持。
4、过电流保护过程
配置电流互感器的断路器，当流经断路器主回路的断流超过互感器额定值时，通过互感器副运输出5A电流，驱动机构内部过流脱扣器，是断路器分闸。 |
一、 Zwk32-12型真空断路器主要技术参数：
|
序号 |
名称 |
单位 |
数据 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
1min额定工频耐受电压 |
KV |
相间、对地42、断口48 |
|
3 |
额定雷电冲击耐压（峰值） |
KV |
相间、对地42、断口48 |
|
4 |
额定电流 |
A |
630 1250 |
|
5 |
额定频率 |
Hz |
50 |
|
6 |
额定短路开断电流 |
KA |
12.5 16 20 |
|
7 |
额定短路关合电流（峰值） |
KA |
31.5 40 50 |
|
8 |
额定峰值耐受电流 |
KA |
31.5 40 50 |
|
9 |
（4s）额定短时耐受电流 |
KA |
12.5 16 20 |
|
10 |
额定操作顺序 |
|
分0.3s合分180s—合分 |
|
11 |
合闸时间 |
ms |
25~60 |
|
12 |
分闸时间 |
ms |
20~55 |
|
13 |
额定短路开断电流开断次数 |
次 |
30 |
|
14 |
机械寿命 |
次 |
10000 |
|
15 |
二次回来1min工频耐压 |
V |
2000 |
|
16 |
储能电动机额定功率 |
W |
40 |
|
17 |
储能电动机额定电压 |
V |
DC220、110 |
|
18 |
额定合闸操作电压 |
V |
DC220、110、AC220 |
|
19 |
额定分闸操作电压 |
V |
DC220、110、AC220 |
|
20 |
电机储能时间 |
S |
≤8 |
二、机械特征
|
序号 |
名称 |
单位 |
|
|
1 |
触头行程 |
mm |
9±1 |
|
2 |
触头超行程 |
mm |
2±1/0.5 |
|
3 |
相间中心距离 |
mm |
340±1.5 |
|
4 |
触头合闸弹跳时间 |
ms |
≤2 |
|
5 |
三相分合闸不同期性 |
ms |
≤2 |
|
6 |
平均分闸速度 |
m/s |
1.2±0.2 |
|
7 |
平均合闸时间 |
m/s |
0.6±0.2 |
|
8 |
每相导电回路电阻 |
μΩ |
≤200 | |
|
