一、产品介绍

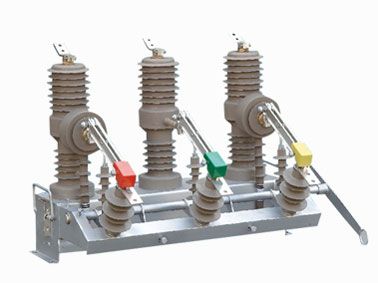

ZW32-12G/630A 1250A户外真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。
二、使用环境:
●海拔高度不超过1000m；
●周围空气温度：-40℃+40℃；日温差：日变化25℃；
●风速不大于35m/s；
●无易燃、易爆炸、危险化学腐蚀及剧烈振动的场所；
●防污秽能力IV级。 |
一、主要技术参数
|
序号 |
项目 |
单位 |
参数 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定频率 |
Hz |
50 |
|
3 |
额定电流 |
A |
630 |
|
4 |
额定短路开断电流 |
kA |
20 |
|
5 |
额定峰值耐受电流(峰值) |
kA |
50 |
|
6 |
额定短时耐受电流 |
kA |
20 |
|
7 |
额定短路关合电流(峰值) |
kA |
50 |
|
8 |
机械寿命 |
次 |
10000 |
|
9 |
额定短路开断电流开断次数 |
次 |
30 |
|
10 |
工频耐受电压(1min);(湿)(干)相同、对地/断口 |
kV |
42/48 |
|
11 |
雷电冲击耐受电压(峰值)相同、对地/断口 |
kV |
75/85 |
|
12 |
二次回路1min工频耐压 |
kV |
2 |
二、主要机械参数
|
名称 |
单位 |
ZW32-12(G)/T400-12.5 |
ZW32-12(G)/T630-16 |
ZW32-12(G)/T630-20 |
|
额定电压 |
kV |
12 |
|
额定电流 |
A |
400 |
630 |
630 |
|
额定短路开断电流 |
kA |
12.5 |
16 |
20 |
|
额定短中关合电流（峰值） |
31.5 |
40 |
50 |
|
额定峰值耐受电流 |
31.5 |
40 |
50 |
|
额定短时耐受电流 |
12.5 |
16 |
20 |
|
额定短路持续时间 |
S |
4 |
|
额定绝缘水平 |
雷电冲击耐受电压（峰值） |
kV |
相间、对地75，断口85 |
|
1min工频耐受电压 |
相间、对地42，断口48 |
|
额定操作顺序 |
|
分 -0.3s- 合 -180s- 合分（电动机构） |
|
额定短路电流开断次数 |
次 |
30 |
|
机械寿命 |
10000 |
|
额定操作电压（分合线圈） |
v |
DC220,100, AC220 |
|
动静头允许磨损累计厚度 |
mm |
3 |
|
过电流脱扣器额定电流 |
A |
5 |
|
电流互感器电流比 |
|
200/5 400/5 600/5 |
|
触头开距 |
mm |
9±1 |
|
触头超程 |
2±0.5 |
|
平均分闸速度 |
m/s |
1.2±0.3 |
|
平均合闸速度 |
0.6±0.2 |
|
分闸时间 |
ms |
30-60 |
|
合闸时间 |
20-40 |
|
合闸弹跳时间 |
≤20 |
|
三相分合闸同期性 |
≤2 |
|
每相回路直流电阻 |
μΩ |
≤80 |
|
储能电机 |
额定电压 |
V |
-220 |
|
额定功率 |
W |
200 |
|
储能时间 |
S |
≤8 |
|
隔离开关 |
回路电阻（断路器接线板至隔离开关进线板间） |
μΩ |
≤120 |
|
三相刀闸合闸时中心偏摆量 |
mm |
≤2 |
|
三相刀闸分、合闸同期性偏差 |
≤2 |
|
导电部分对地绝缘距离 |
≥160 |
|
断口开距 |
≥200 |
|
质量 |
kg |
80 |
三、技术参数表
|
名称 |
单位 |
参数 |
|
额定电压 |
KV |
12 |
|
额定绝缘水平 |
1min频耐压 |
KV |
42 |
|
雷电冲击耐压 |
KV |
75 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
630 1250 |
|
额定短路开断电流 |
A |
12.5 16 20 |
|
额定短路关合电流（峰值） |
KA |
31.5 40 50 |
|
额定峰值耐受电流 |
KA |
31.5 40 50 |
|
额定短时耐受电流 |
KA |
12.5 16 20 |
|
额定短时持续时间 |
S |
4 |
|
额定短路开断电流开断次数 |
次 |
30 |
|
额定操作顺序 |
|
0-0.5s-CO-180s-CO |
|
机械寿命 |
次 |
10000 |
|
过流脱扣电流 |
A |
5 |
|
二次回路1min工频耐压 |
V |
2000 |
|
动静触头允许磨损厚度 |
mm |
3 |
|
重量 |
Kg |
103/138(带隔离) | |
|
