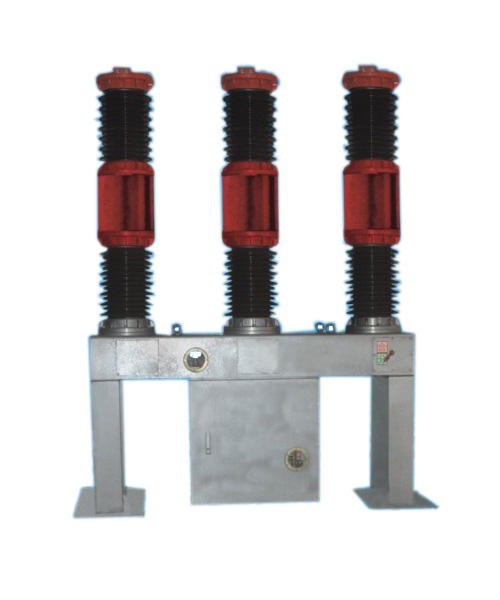

ZW30-12/1250A 1600A户外高压真空断路器

一、产品概述
ZW30-12/1250A 1600A户外高压真空断路器是三相交流50Hz的高压开关设备，主要用于40.5kV输变电系统的控制与保护，也可用于城网乡网及工矿企业的正常操作与短路保护之用，并可用作联络断路器及开合电容器组的场合。

该产品配CTl7-IVB型弹簧储能操动机构，可以远控电动储能、电动分、合闸操作，也可就地手动储存、手动分、合闸操作。

二、功能特点
　  1、采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；
　  2、结构简单，免维护，不检修周期长；
　  3、绝缘性能好，抗污秽能力强；
　  4、可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；
　  5、内装电流互感器计量精度可达O．2级，或可实现三相差动保护；
　  6、内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。

ZW30-12/1250A 1600A户外高压真空断路器参数表：

序号	项目	单位	参数
1	额定电压	kV	12
2	额定电流	A	1250 1600
3	额定短路开断电流	KA	31.5
4	额定短路关合电流	KA	80
5	额定操作顺序	次（timcs）	分-0.3s合分-180s合分
6	额定失步开断电流	KA	8
7	异相接地故障开断电流	KA	27.4
8	额定短路开断电流开断次数	次	20
9	额定短时耐受电流		31.5
10	额定短断路持续时间	S	4
11	触头合闸弹跳时间	ms	≤8
12	三极分、合闸同期性	ms	≤3
13	SF6气体额定充气压力	Mpa	（不带CT）0.02 （带CT）0.2
14	断路器重量	Kg	（不带CT）750 1000/1150/1130（6只CT/12只CT）
