一、产品介绍

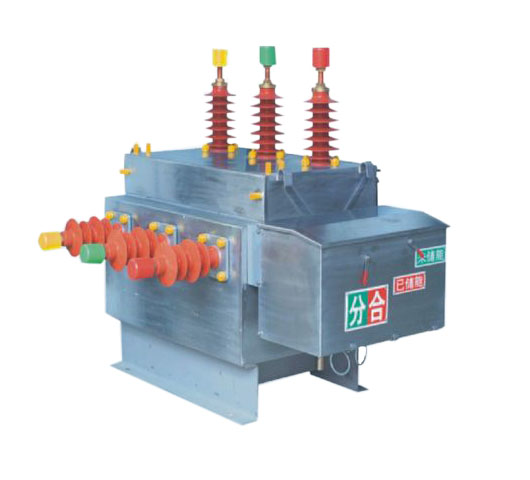

ZW27-12/630A 1250A户外高压真空断路器的额定电压为12KV的户外高压设备，主要用于10KV城网和农网的配电系统中，用来关合或断开负载电流和短路故障电流，是取代有绝缘真空断路器、实现无油化的空气复合绝缘的优化产品。
ZW27-12/630A-1250A户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。
二、产品特点
1、内部采用了特殊的抗凝露措施，确保箱体内绝缘；
2、转动方式采用专利技术，安装方便、动作可靠，避免因机械故障影响断路的性能；
3、不充油、不充气、体积小、重量轻、无需检修。
4、分断电流大，无污染，无需检修。
5、操纵既可电动，也可手动
三、适用环境
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
四、产品特点
用真空灭弧室灭弧；
采用空气-硅橡胶、工程塑料复合绝缘；
可在开关内部安装电压互感器，用于提供操作电源和电压采样；
方案灵活，可预留自动配电的接口，便于配电自动化的发展；
主要用于10kV架空线路，作为分、合 负荷电流、过载电流和开断短路电流；
与控制器组合，可作自动重合器或自动分段器使用。 |
一、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
1min工频耐受电压 |
干试 |
KV |
42 |
|
湿试（对地、外绝缘） |
34 |
|
雷电冲击耐受电压（峰值） |
75 |
|
额定频率 |
Hz |
50 |
|
额定短路断开电流 |
KA |
12.5、16、20、25 |
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
额定短路断开电流开断次数 |
次 |
30 |
|
额定短路关合电流（峰值） |
KA |
31.5、40、50、63、 |
|
额定峰值短时耐受电流 |
31.5、40、50、63 |
|
额定短时耐受电流 |
12.5、16、20、25 |
|
额定短路持续时间 |
s |
4 |
|
机械寿命 |
次 |
10000 |
|
额定操作电压、辅助回路额定电压 |
V |
AC/DC 220 |
|
过电脱扣额定电流 |
A |
5 |
二、隔离开关的主要技术参数
|
醒目 |
单位 |
参数 |
项目 |
单位 |
参数 |
|
额定电压 |
KV |
12 |
机械寿命 |
次 |
2000 |
|
额定电流 |
A |
630、1250 |
触刀片刚合同期性 |
mm |
≤3 |
|
额定频率 |
Hz |
50 |
触刀片刚合偏斜 |
≤2 |
|
额定峰值耐受电流 |
KA |
63 |
隔离开关断口距离 |
≥200 |
|
额定短时耐受电流 |
KA |
25 |
隔离开关操作力矩 |
N·m |
≤200 |
|
额定短路持续时间 |
S |
4 |
触刀片弹簧压力 |
N |
200±22 | |
|
