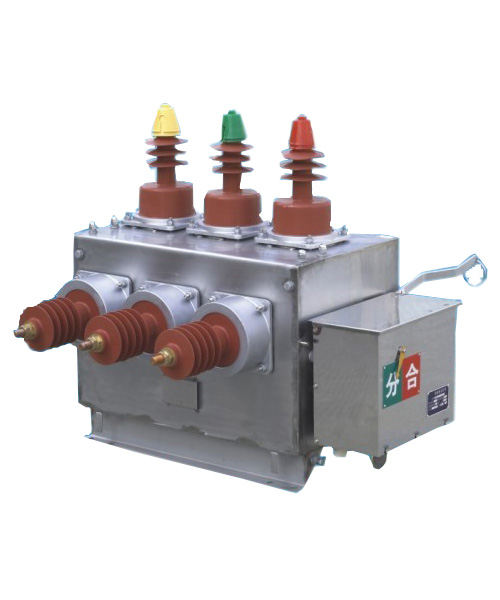

ZW10-12/630A 1250A户外高压真空断路器

一、产品概述
ZW10-12/630A 1250A户外高压真空断路器是由一台高压真空断路器和智能控制器两部分组成。适用于交流50Hz、额定电压12KV、额定电流~630A的双路电源供电系统中,当一路电源发生停电或欠压时自动切换到另一路正常电源供电,可靠保证供电的连续性。同时具有短路及过流等保护互锁功能,有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时,切换装置可以完成与备用电源的自动切换,以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离,同时采用完善可靠的机械和电气连锁,因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户,作为双电源供电系统的控制和保护设置。

产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路,工矿企业10kV线路。
ZW10-12/630A-1250A型户外交流高压真空断路器适用于额定电压为12KV的户外高压开关设备,主要用于城网和农网配电系统中,作为开、合负荷电流、过载电流及短路电流之用。是取代油绝缘真空断路器、实现无油化的空气复合绝缘的优化产品,性能领先国内同类产品。

二、产品特点
1、内部采用了特殊的抗凝露措施,确保箱体内绝缘;
2、转动方式采用专利技术,安装方便、动作可靠,避免因机械故障影响断路的性能;
3、不充油、不充气、体积小、重量轻、无需检修。
4、分断电流大,无污染,无需检修。
5、操纵既可电动,也可手动。

三、使用环境
1、周围空气温度:上限+40度,下限—40度;
2、海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);
3、风压:不超过700Pa(相当于风速34m/s);
4、地震烈度:不超过8度;
5、污秽等级:Ⅳ级;
6、最大日温差:不超过25度;
7、相对湿度:日平均不大于95%,月平均不大于90%
8、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

ZW10-12/630A 1250A户外高压真空断路器主要技术参数:

序号

项目

单位

数据值

1

额定电压

kV

12

2

额定电流

A

630

1250

3

额定频率

Hz

50

4

额定耐受电压

kV

42

48

5

额定雷电冲击耐压

kV

75

78

6

额定短路开断电流

kA

16

20

7

额定短路关合电流(峰值)

kA

40

50

8

额定峰值耐受电流

kA

40

50

9

额定短时耐受电流

kA

16

20

10

额定短路持续时间

S

4

11

额定短路电流开断次数

30

12

额定操作顺序



分-0.3s-合分-180s-合分

13

机械寿命

10000

14

动静触头允许磨损厚度

mm

3

15

额定操作电压配CT型弹簧操动机构

合闸线圈

V

直流或交流220V

分闸线圈

16

过流脱扣线圈额定工作电流

A

5

17

重量

Kg

150
