一、产品概述

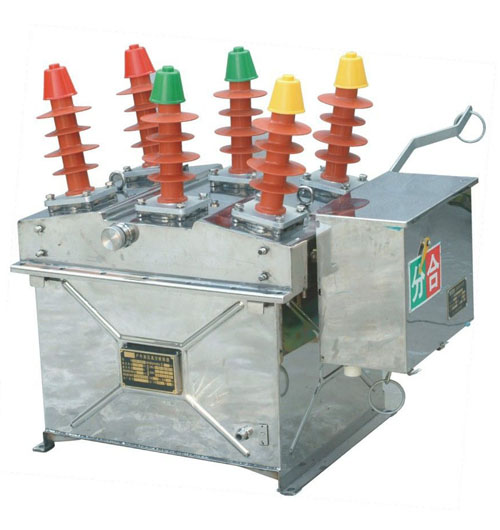

ZW8-12系列户外高压真空断路器为额定电压12KV,系交流50Hz三相电力系统，主要用于开断、关合城市市区10kV电网的负荷电流、空载电流及短路电流，也可作农村电网和小型电力系统的分开关，是城网、农网无油化的更新换代产品。高压真空断路器总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作.
二、产品特点
断路器可根据用户需要配装隔离开关或防涌流延时保护器等。断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实配网自动化
三、安装环境
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。 |
ZW8-12系列户外高压真空断路器参数表：
|
序号 |
项目 |
单位 |
数据值 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定绝缘水平 |
1min工频耐压 |
干试 |
kV |
42 |
|
湿试 |
34 |
|
额定雷电冲击耐压 |
kV |
75 |
|
3 |
额定电流 |
A |
630 |
1250 |
|
4 |
额定频率 |
Hz |
50 |
|
5 |
额定短路开断电流 |
kA |
16 |
20 |
|
6 |
额定短路关合电流（峰值） |
kA |
40 |
50 |
|
7 |
额定峰值耐受电流 |
kA |
40 |
50 |
|
8 |
额定短时耐受电流 |
kA |
16 |
20 |
|
9 |
额定短路持续时间 |
S |
4 |
|
10 |
额定短路电流开断次数 |
次 |
30 |
|
11 |
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
12 |
机械寿命 |
次 |
10000 |
|
13 |
储能电机额定输入功率 |
W |
≤220 |
|
14 |
额定操作电压及辅助电路额定电压 |
V |
DC220、110、24 |
|
AC220、110、24 |
|
15 |
动静触头允许磨损厚度 |
mm |
3 |
|
16 |
过电流脱扣器 |
额定电流 |
A |
5 |
|
脱扣电流准确度 |
％ |
±10 |
|
17 |
重量 |
Kg |
110(标准) | |
|
