一、产品概述

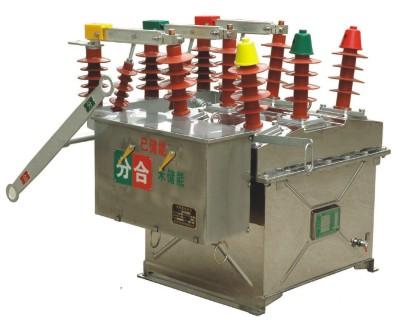

ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动两种。
ZW8-12G型户外高压真空断路器-隔离开关组合电器(以下简称断路器-隔离开关组合电器)，是三相交流50Hz、12KV的户外高压配电设备，用于开断、关合电和系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。
断路器-隔离开关组合电器，采用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可手动储能和手动分合闸。
断路器-隔离开关组合电器，具有连锁和明显可见断口，操作安全，连锁可靠。
断路器-隔离开关组合电器，具有合闸涌流控制功能，满足控制及测量要求，配电子控制单元，可实现“四遥”监控。
断路器-隔离开关组合电器是城乡电网无油化改选的最佳设备。
二、正常使用条件
a) 海拔：不超过1000m；
b) 周围空气温度：上限+40oC，下限-40oC；
c) 风压不超过700Pa(相当于风速34m/s）；
d) 空气污移程度(等级)，不大于Ⅲ级；
e) 超出以上条件的要求，由用户同制造单位协定。 |
ZW8-12G型户外高压真空断路器主要技术参数：
|
序号 |
项目 |
单位 |
数据值 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定绝缘水平 |
1min工频耐压 |
干试 |
kV |
42 |
|
湿试 |
34 |
|
额定雷电冲击耐压 |
kV |
75 |
|
3 |
额定电流 |
A |
630 |
1250 |
|
4 |
额定频率 |
Hz |
50 |
|
5 |
额定短路开断电流 |
kA |
16 |
20 |
|
6 |
额定短路关合电流（峰值） |
kA |
40 |
50 |
|
7 |
额定峰值耐受电流 |
kA |
40 |
50 |
|
8 |
额定短时耐受电流 |
kA |
16 |
20 |
|
9 |
额定短路持续时间 |
S |
4 |
|
10 |
额定短路电流开断次数 |
次 |
30 |
|
11 |
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
12 |
机械寿命 |
次 |
10000 |
|
13 |
储能电机额定输入功率 |
W |
≤220 |
|
14 |
额定操作电压及辅助电路额定电压 |
V |
DC220、110、24 |
|
AC220、110、24 |
|
15 |
动静触头允许磨损厚度 |
mm |
3 |
|
16 |
过电流脱扣器 |
额定电流 |
A |
5 |
|
脱扣电流准确度 |
％ |
±10 |
|
17 |
重量 |
Kg |
110(标准) | |
|
