一、产品概述

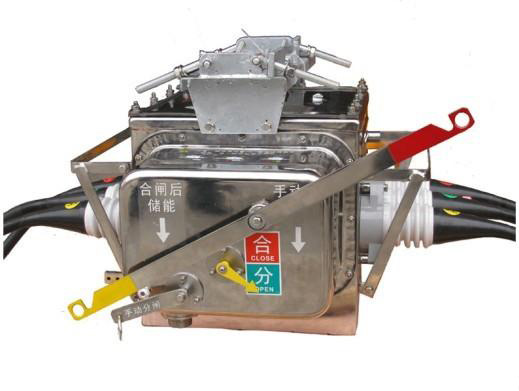

FZW28-12/630A 1250A系列户外高压真空断路器使用于柱上安装的场合，具有手动和电动操作功能。采用真空灭弧和SF6气体作对地及相间绝缘介质。本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。FZW28（A）-12F型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短路故障快速定位故障点自动切除单相接地故障。
FZW28-12/630A 1250A系列户外高压真空断路器适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。
适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。分界负荷开关由FZW28-12/630A 1250A系列户外高压真空断路器和控制器两大部分组成，通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间断路电流，可适宜不同中性点接地方式的配电系统。
二、使用环境
1 、周围空气温度：上限+45℃，下限-40℃ ；
2 、 海拔高度2000m；
3 、风压：风速≤34m/s，相对湿度≤95％；
4 、 地震烈度：不超过8度；
5 、污秽等级：Ⅳ级；
6 、最大覆冰厚度：10mm；
7、地面水平加速度1/4g，地面垂直加速1/8g,安全系数1.7；
8、系统中性点接地方式；中性点不接地/消弧线圈接地/小电阻接地系统。 |
主要技术参数
A、FZW28-12开关主题主要参数
|
序号 |
项目 |
单位 |
数据值 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定绝缘水平 |
1min工频耐压（极间对地/断口） |
kV |
干 |
42/48 |
|
雷电冲击耐压（极间对地/断口） |
湿 |
34 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
额定电流 |
A |
630 1250 |
|
5 |
额定延时耐受电流及持续时间 |
kA/4s |
|
|
6 |
额定峰值耐受电流 |
kA |
40 |
50 |
|
7 |
额定短路关合电流（峰值） |
kA |
40 |
50 |
|
8 |
机械寿命 |
次 |
10000 |
|
9 |
净重 |
kg |
198 |
B、FZW28-12开关控制器主要参数
|
序号 |
项目 |
规定值 |
备注 |
|
1 |
工作电压 |
AC220V |
|
|
2 |
输入工作电压频率 |
50Hz |
|
|
3 |
输入工作电压允许波动范围 |
±20％ |
|
|
4 |
整机功耗 |
＜10W |
|
|
5 |
采样相电流输入值 |
120-600A（一次值） |
可整定 |
|
6 |
低电压动作值 |
10-140V(e二次值) |
可整定 |
|
7 |
电量输入值允许采样误差 |
±5％ |
|
|
8 |
过流保护动作延时时间值 |
0.3-15 |
可设定 |
|
9 |
零序电流电值 |
0.2-40A（一次值） |
可设定 |
|
10 |
接地动作时间 |
0-1800s |
可设定 | |
|
