一、产品概述

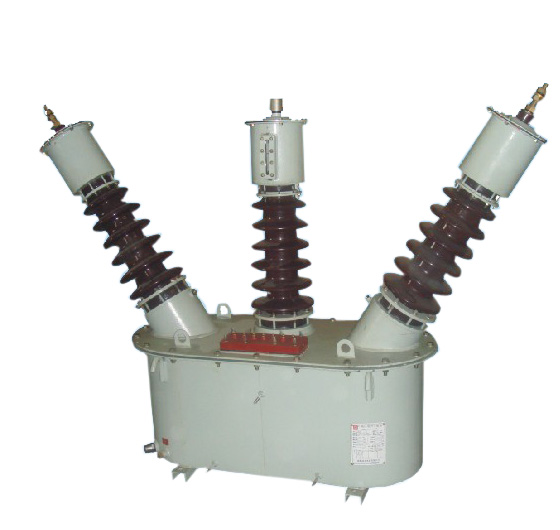

JLSJW(H)-35产品又称为油浸式组合互感器，具有两种计量方式：由两个电流线圈串接、两个电压线圈V型连接组成的两元件计量；三个电流线圈串接，三个电压线圈Y型连接成的三元件计量。配相应精度的有功、无功电能计量表，对35kV电力系统高端计量，供测量电压、电能及继电保护之用。

二、使用环境条件
1．普通型海拔不超过1000m；
2．环境温度：-25℃～40℃；
3．空气相对湿度低于85%（20℃时）；
4．大气中无严重影响互感器绝缘的污秽、腐蚀性和爆炸性介质。

一、JLSJW(H)-35型号表：

JLSJW(H)-35 5/5

JLSJW(H)-35 10/5

JLSJW(H)-35 15/5

JLSJW(H)-35 20/5

JLSJW(H)-35 30/5

JLSJW(H)-35 40/5

JLSJW(H)-35 50/5

JLSJW(H)-35 75/5

JLSJW(H)-35 100/5

JLSJW(H)-35 150/5

JLSJW(H)-35 200/5

JLSJW(H)-35 250/5

JLSJW(H)-35 300/5

JLSJW(H)-35 400/5

JLSJW(H)-35 500/5

JLSJW(H)-35 600/5

二、主要技术参数

1．电压互感器主要技术参数见表1

JLSJW-35	额定电压比（kV）	准确级及额定输出（VA）				频率 (Hz)	极限输出 (kV)	额定绝缘水平 (kV)
		0.2	0.5	1.0	3.0
两元件	35/0.1	20	80	150	300	50	800	40.5/95/185
三元件	35/0.1

2．电流互感器主要技术参数见表2

额定一次电流

(A)

额定

容量

(VA)

热稳定

电流倍数

（倍）

额定动稳定

电流倍数

（倍）

单变比

双变比

5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、200/5、250/5、300/5、400/5、500/5、600/5、800/5

5~10/5、10~15/5、15~20/5、20~30/5、30~50/5、50~75/5、75~100/5、100~150/5、150~200/5、200~300/5、300~400/5、400~500/5

162
