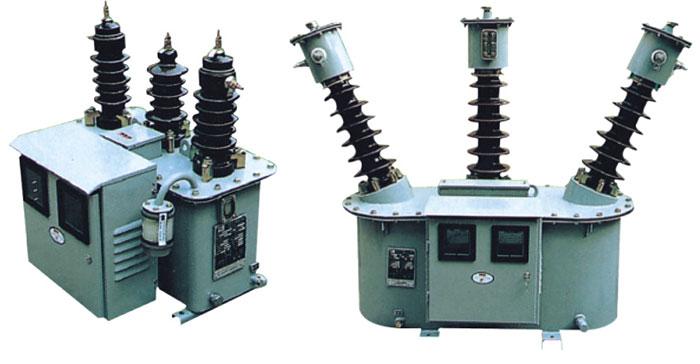

一、JLS-10、6型型号表：
|
JLS-10 5/5 |
|
JLS-10 10/5 |
|
JLS-10 15/5 |
|
JLS-10 20/5 |
|
JLS-10 30/5 |
|
JLS-10 40/5 |
|
JLS-10 50/5 |
|
JLS-10 75/5 |
|
JLS-10 100/5 |
|
JLS-10 150/5 |
|
JLS-10 200/5 |
|
JLS-10 250/5 |
|
JLS-10 300/5 |
|
JLS-10 400/5 |
|
JLS-10 500/5 |
|
JLS-10 600/5 |
二、主要规格及性能参数：
1、电压互感器的主要规格及技术参数：
|
产品型号 |
额定一次电压（V） |
额定二次电压(V) |
额定输出(VA) |
准确极 |
极限输出(VA) |
额定电压因数 |
|
JLS-6 |
6000 |
100 |
15 |
0.2
0.5 |
300 |
1.2 |
|
JLS-10 |
10000 |
100 |
30 |
电压互感器极性为减极性, 当互感器在额定电压下励磁时，能承受1秒中外部短路的机械效应和
热效应而无损伤。
2、电流互感器的主要规格及技术参数：
|
产品 型号 |
额定电压（kV） |
额 定 一 次 电流(A) |
额定二次电流（A） |
额定输出(VA) |
准确级 |
|
单 变比 |
双 变比 |
|
JLS-6 |
6 |
0.5、1、2.5、5、10、15、20、25、30、40、50、75、100、150、200、300、400A |
2.5-5、5-10、10-20、15-30、20-40、25-50、50-75、50-100、75-100、100-150、100-200、200-400A |
5 |
10 |
0.2S
0.2
0.5S
0.5 |
|
JLS-10 |
10 |
电流互感器极性为减极性,电流互感器的额定一秒短时电流为其额定一次电流的60倍，额定动稳定电流（峰值）为额定一次电流的150倍。
3、绝缘水平：
|
产 品型 号 |
设 备 最高工 作 电 压（kV） |
额定雷电冲击耐受电压（峰值） |
额定短时工频耐受电压（kV） |
电压互感器一次绕组感应耐受电压（kV） |
|
全 波（kV） |
截 波（kV） |
|
JLS-6 |
7.2 |
60 |
65 |
32 |
20 |
|
JLS-10 |
12 |
75 |
85 |
42 |
28 |
4、温升限值：
计量箱（装上仪表箱后）同时施加1.2倍的额定一次电压和额定一次电流，计量箱各部位的温升不超过下表规定：
|
计量箱部位 |
温升（K） |
测量方法 |
|
线圈 |
55 |
电阻法 |
|
线圈出头或连接处 |
50 |
温度计法 |
|
油面 |
50 |
温度计法 | |
