一、产品概述

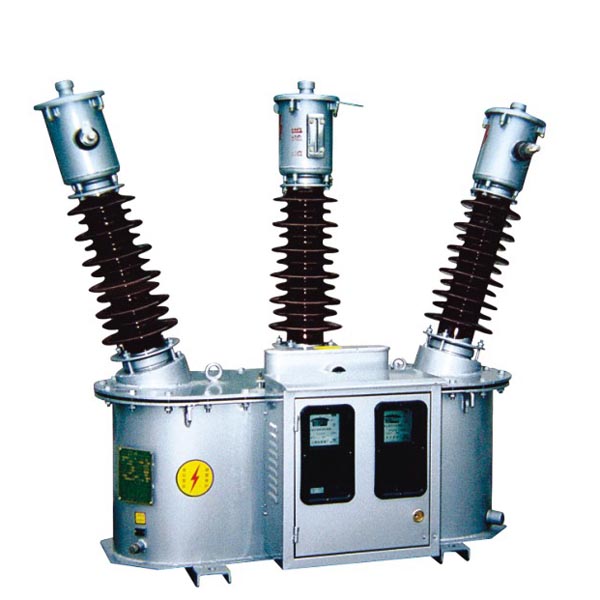

　　JLS-35型三相三线双向油浸式高压电力计量箱（组合式互感器），适用于50Hz三相交流、额定电压为35KV电网上用作电能计量，并安装在供电变压器高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中，有功和无功电能的计量设备。对防止窃电，节约能源，加强供电管理具有重要作用。

二、结构简介
　　JLS-35产品由三相二元件组合互感器和仪表箱两大部分组成，三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联。计量部分有带止逆器的三相有功、无功电能表各二只，实现正向送电和反向送电的电能计量。一次接AP1-AP2，CP1-CP2为大电流比，接AP1-AP3，CP1-CP3为小电流比。
本产品具有：低磁密、宽负荷、双向计量油浸计量箱具有多电流比，双向送电状态下，无论负荷区间变化较大的时候，均能准确计量电能等特征。（特别说明：所用变压器油为25号就压器油）

一、型号表：

JLS-35 5/5

JLS-35 10/5

JLS-35 15/5

JLS-35 20/5

JLS-35 30/5

JLS-35 40/5

JLS-35 50/5

JLS-35 75/5

JLS-35 100/5

JLS-35 150/5

JLS-35 200/5

JLS-35 250/5

JLS-35 300/5

JLS-35 400/5

JLS-35 500/5

JLS-35 600/5

二、主要技术参数

JLS-35电压部分主要技术参数

产品型号	额定一次电压(KV)	额定二次电压(V)	设备最高电压(KV)	准确等级及输出容量(VA)		最大输出容量(VA)	一次工频耐压(KV)
				0.2	0.5
JLS-35	35	100	40.5	40	50	960	80

JLS-35电流部分主要技术参数

额定一次电流（双变比结构）(A)	额定二次电压A) COSф=0.8/（滞后）	准确等级及输出容量(VA)	准确等级及输出容量（VA）				1S短时热电流(KA)	额定动稳定(KA)
			0.25	0.2	0.53	0.5
2×5；2×10；2×15；2×20；2×25；2×30；2×40；2×50；2×75；2×100	5	10	10	10	10	15	90lin	225lin
