一、RW4-12/100A-200A适用范围
RW4-12/100A、RW4-12/200A户外高压陶瓷跌落式熔断器用于户外、海拔高度不超过1000米、环境温度不高于40℃或不低于-40℃。不适用于户内、有严重腐蚀性气体或含有燃气体的场所；亦不适用有剧烈震动或冲击的地方。
二、RW4-12/100A-200A结构简介

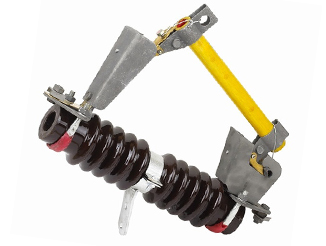

RW4-12/100A、RW4-12/200A户外高压陶瓷跌落式熔断器由绝缘子、接触导电系统及熔断丝管等部分组成。正常工作时，熔丝使熔丝管上的活动关节锁紧，故熔丝管能处于合闸位置。当短路电流使熔丝熔断时，在熔丝管内产生电弧，熔丝管内的消弧管在电弧的作用下，产生大量气体，当短路电流过零时，产生强烈的去游离作用，使电弧熄灭，继而活动关节释放，熔丝管在上、下静触头的推力和自身重量的作用下，迅速跌落，形成明显的隔离间隙。
三、RW4-12/200A用途
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器，它装配在配电变压器高压侧或配电线支干线路上，作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。 |
|
型号 |
额定电压kv |
额定电流A |
开断电流KA |
冲击电压BIL |
工频耐压kv |
爬距mm |
重量Kg |
|
RW4 |
12 |
100 |
6.3 |
110 |
42 |
320 |
7 |
|
RW4 |
12 |
200 |
12.5 |
110 |
42 |
320 |
7.5 | |
|
