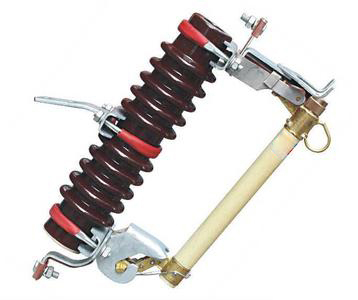

RW10-12/100A RW10-12/200A户外高压陶瓷跌落式熔断器

一、产品概述
RW10-12/100A RW10-12/200A户外高压陶瓷跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线干线路上、作用变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器是由绝缘支架和熔丝管二部分组成,静触头安装在绝缘支架两端,动触头安装在熔丝管两端,熔丝管由内层消弧管和外层酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩,用以分、合负荷电流。

RW10-12/100A RW10-12/200A户外高压陶瓷跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流时熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使馆内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。熔丝熔断后,下部动触头失去张力,锁紧机械,释放熔丝管,熔丝管跌落,形成明显的开断位置。当需要拉负荷时,用绝缘杆拉开动触头,此时主动、静动触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭弧罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零是,将电弧熄灭。

二、产品用途
RW10-12/100A RW10-12/200A户外高压陶瓷跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中,作输电线路、电力变压器过载和短路保护,分合额定负荷电流只用,机械寿命≥2000次。

三、使用条件
1、适用于环境温度上限40℃。下限-30℃内。
2、海拔高度不超过1000m,风速不大于35m/s
3、熔断器不适用于以下场所
  3.1有燃料或爆炸危险的场所。
  3.2有剧烈震动或冲击的场所。
  3.3有异电化学气体作用及严重空气污秽,烟雾地区

四、结构简介
RW10-12/100A RW10-12/200A户外高压陶瓷跌落式熔断器是由基座和消弧装置两大部分组成,灭弧管下端装有可能转动的弹簧支架,始终使熔丝处于紧张状态,以保证灭弧管在合闸位置的自锁,线路与变压器过载或短路中,熔丝熔断,熔丝迅速从灭弧管中抽出,灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。

RW10-12KV户外高压陶瓷跌落式熔断器型号参数:

型号

额定电压kv

额定电流A

开断电流A

冲击耐受电压BIL

工频干耐受电压KV

工频湿耐受电压kv

RW10-12/100A

12

100

6.3

90

42

34

RW10-12/200A

12

200

12.5

90

42

34
