一、产品概述

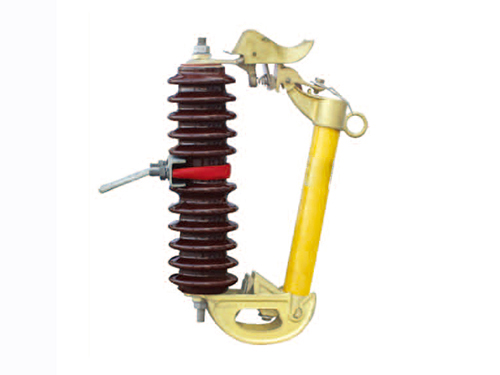

RW3-12/100A RW3-12/200A户外高压陶瓷跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，以分、合负荷电流。

RW3-12/100A RW3-12/200A户外高压陶瓷跌落式熔断器在正常运行时，熔丝管借熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热、分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，使锁紧机构释放熔线管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头分离，辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

二、产品用途
户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。

三、使用条件
1.适用于环境温度上限40℃，下限-30℃之内。
2.海拔不超过1000m，风速不大于35m/s
3.熔断器不适用于下述场所

RW3-12kv户外高压陶瓷跌落式熔断器技术参数:

型号	额定电压kv	额定电流A	开断电流A	冲击电压BIL	工频耐压	爬距mm	重量Kg	外形尺寸cm
RW3-12/100A	12	100	6300	110	42	240	6.0	48×11.5×28
RW3-12/200A	12	200	8000	110	42	240	6.0	48×11.5×28
