一、产品概述

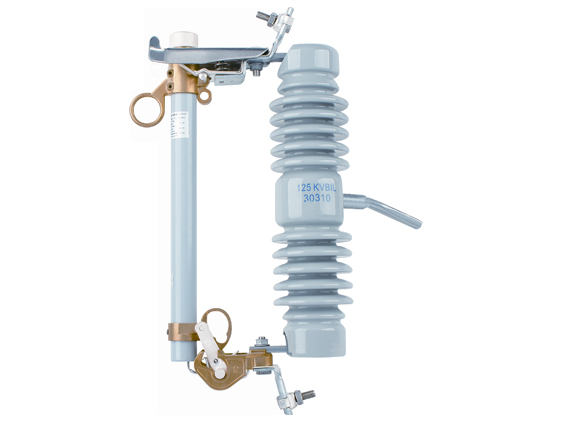

NCX-12/100A NCX-12/200A户外高压陶瓷跌落式熔断器有对工业提供安全、可靠的过电流保护的长期历史，NCX设计将对可能由于系统过负载或鼓掌条件而引起损坏的设备提供过电流保护。

二、产品特点
具有卓越的故障电流开断能力，开断容量大，无故障运行时间长。安装金属杆件为嵌入式结构，绝缘子爬电比距大、强度高、不易破裂、表面光滑、自洁能力强。防潮熔管不吸潮、不变形、开断容量大、抗紫外线、使用寿命长。产品标准化程度高，整体机构对中性好，安装简便，安全可靠。可使用国产熔丝。

三、应用范围
100A载熔件将容纳额定电流6A~100A的熔断件。200A载熔件将容纳额定电流100A~200A的熔断件。对于特定的使用场合，合适的熔断件规格和形式的选择是随要承载的持续负载电流、保护设备型式和其他电流保护设备要求的配合而变化。保护设备的形式包括断路器、电力重合器以及电缆和线路。

NCX型熔断器提供多种故障电流分断。通过使用释压冒或熔断件扩展达到的灵活性。100A释压帽设计成13780kPa压力下排气，200A释压帽设计成8957kPa压力下排气。释压帽使NCX更有效地从熔断器管喷出电力气体大大地提高了它的分断能力。熔断件扩展冒使用在要求单喷的配置中，熔断件扩展使熔单元处于更低的位置，从而减小大量管内的压力，这些使熔断管具备更高的分断容量。

四、NCX型熔断器机构组成及其优点
a、熔管机构：NCX型熔断器的载熔体为防潮熔管。
b、熔断器底座：NCX系列产品的底座由嵌入式机械结构和绝缘子组成。安装机械机构金属杆采用特殊的粘接在一起，可承受开断断路器电流时产生的电动力。
c、优点：防潮熔断件管具备不吸潮、不变形、开断容量大、抗紫外线，寿命长等优点；具备优良的电气特性、绝缘强度以及优良的机械刚性、自洁能力；整体机构对中性好，安装方便、安全可靠。

NCX-12KV户外高压陶瓷跌落式熔断器主要技术参数：

额定工作电压	12kV/24(27)kV
额定连续工作电流	100A/200A
额定频率	50Hz
熔断器底座额定电流	100A/200A
额定短路开断电流	8kA/100A 　 12.5kA/100A 　 16kA/100A(4次)
额定短路开断电流	12.5kA/200A 　 16kA/200A(1次)
工频耐压湿试	30kV
工频耐压干试	42kV
额定雷电冲击电压	125kV
爬电比距	32.3mm/kV
机械寿命	500次连续分、合闸
海拔高度不超过	1000m
环境温度	-40℃ ～ +70℃
