一、产品概述

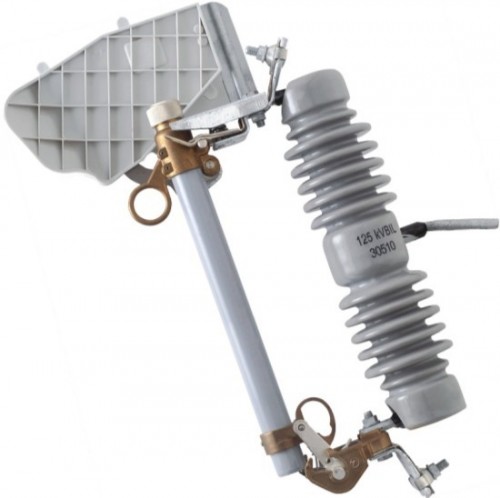

LBUII-12F-12/100A LBUII-12F-12/200A户外高压陶瓷跌落式熔断器对于配电系统除了作为熔断器使用以外也作为户外负荷开关使用。负荷开断由一个独立的负荷开断灭弧栅限制了电弧并提供去游离作用。

常规操作的负荷开断用带钩的杆正常地拉开熔断器进行。负荷开断特性延长了熔断器的寿命。独立的负荷开断原理能够实现线路工人用普通的操作杆轻松、安全地切断负荷电流。
卓越的故障电流开断能力12.5kA/12kV和16kA/12kV（最多可达4次）的故障电流开断能力；

二、应用范围
1.电容器组
LBU Ⅱ型熔断器为电容器组提供过电流保护并给出没备带点的可见指示，也提供了简便和廉价的开断电容电流的能力。

2.变压器的切合
LBU Ⅱ型熔断器可用于切合单相和三相变压器组的励磁电流。

3.分段
LBU Ⅱ型熔断器提供一种在维护期间或意外条件不对单相和三相、环路和支线进行分段的简便方法。

4.上引线电杆
LBU Ⅱ型熔断器提供一种切合伴随在地下馈线电缆上引到电杆的情况下引起的电容电流的解决方法。

5.依据标准
LBUII-12F-12/100A、LBUII-12F-12/200A户外高压陶瓷跌落式熔断器熔断器的设计和试验满足以下标准的要求：
　　 NEMA SG-2-1986
　　 ANSI C37.41.1994，ANSI C37.42-1989
　　 GB 15166.3-1994，DL/T 640-1997

6.熔管结构
LBU Ⅱ型熔断器的载熔体为防潮熔管。

7.熔管器底座
LBU Ⅱ系列产品的底座由嵌入式机械结构和绝缘子组成。安装机械机构金属杆采用特殊的粘结材料与绝缘子粘结在一起，可承受开断短路电流时产生的电动力。

8.优点：
防潮熔断件管具备不吸潮、不变形，开断容量大，抗紫外线，寿命长等优点；具备优良的电气特性、绝缘强度以及优良的机械刚性、自洁能力；整体机构对中性好，安装方便，安全可靠。

LBUII-12F-12KV户外高压陶瓷跌落式熔断器主要技术参数:

额定工作电压	12（15）kV/24(27)kV
额定连续工作电流	100A/200A
额定频率	50Hz
熔断器底座额定电流	100A/200A
额定短路开断电流	12.5kA/100A 16kA/100A(4次)
额定短路开断电流	12.5kA/200A 16kA/200A(1次)
工频耐压湿试	30kV
工频耐压干试	42kV
额定雷电冲击电压	125kA
爬电比距	32.3mm/kV
机械寿命	500次连续分、合闸
海拔高读不超过	1000m
环境温度	-40℃ ～ +70℃
