一、产品概述

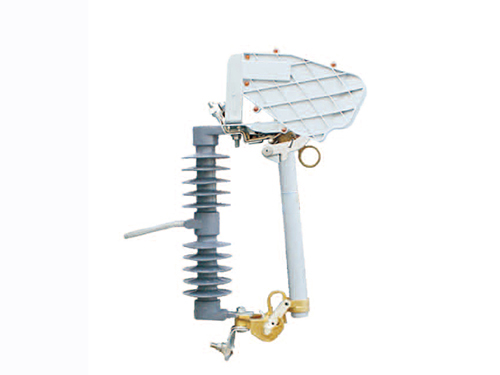

HRW10-12F/100A、HRW10-12F/200A户外高压硅橡胶跌落式熔断器带灭弧罩跌落式熔断器是输配电系统中户外高压保护电器，装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。复合跌落式熔断器由复合（硅橡胶）绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。
四川蜀越电气生产销售的HRW系列12kv跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
二、产品特点
1、跌落式熔断器中装上高压熔丝后，用于保护电路和切断故障电流；
2、采用复合（硅橡胶）材料绝缘子绝缘，绝缘性能好；
3、熔丝熔断后，熔管自动跌落，形成明显隔离距离，十分安全。 |
HRW10-12F/100A HRW10-12F/200A户外高压硅橡胶跌落式熔断器技术参数：
|
型号 |
额定电压(kV) |
额定电流(A) |
开断电流(A) |
冲击电压 |
工频耐压 |
爬距 |
重量(KG) |
外形尺寸 |
|
RW10F |
12 |
100 |
6300 |
110 |
42 |
260 |
7.5 |
58×32×37 |
|
RW10F |
12 |
200 |
8000 |
110 |
42 |
260 |
7.5 |
|
HRW10F |
12 |
100 |
6300 |
110 |
42 |
260 |
6.8 |
58×32×37 |
|
HRW10F |
12 |
200 |
8000 |
110 |
42 |
260 |
6.8 | |
|
