一、产品概述

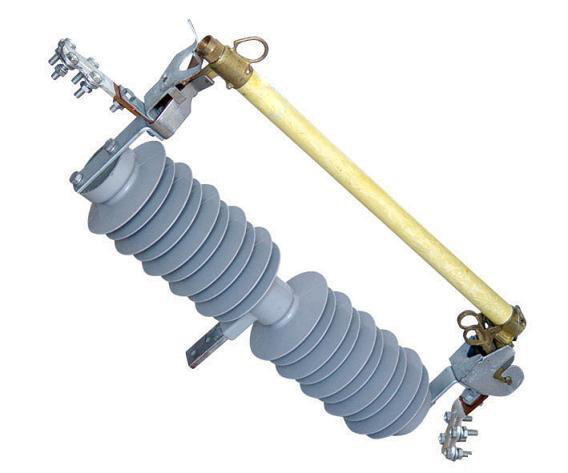

HPRWG2-35/100A HPRWG2-35/200A户外高压硅橡胶跌落式熔断器适用于额定电压为35kV，频率为50Hz的三相交流电线和电力变压器过载和短路保护。(H为复合硅橡胶型).

二、结构简介
本熔断器主要由上动触头，上静触头，下静触头，灭弧管绝缘子和安装支持等组成，在正常工作时熔断件使灭弧管和动触头的活动关节锁紧，灭弧管在静触头压力下处于合闸位置，当熔断器熔断时在灭弧管内产生电弧，灭弧管内衬的产气管大电弧作用下产生大量气体，使电弧熄灭，由于熔断件熔断，使灭弧管和动触头间的活动关节脱锁，断而释放，使灭弧管在上、下静触头的弹性压力推动下和灭弧管自身重量作用下迅速下垂跌落，形成明显的断口间隙。

三、使用条件
1、海拔高度不超过3000m；
2、环境温度不高于±40℃，不低于－40℃；
3、风压不大于700N/M2 ；
4、地震烈度不超过8度；
5、安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。

HPRWG2-35/100A HPRWG2-35/200A户外高压硅橡胶跌落式熔断器型号参数：

型号	温度电压kv	额定电流A	开断电流KA	冲击电压	工频耐压
PRWG2-35/100	35	100	6.3	170	70
PRWG2-35/200	35	200	8.0	170	70
