  产品中心 / Products

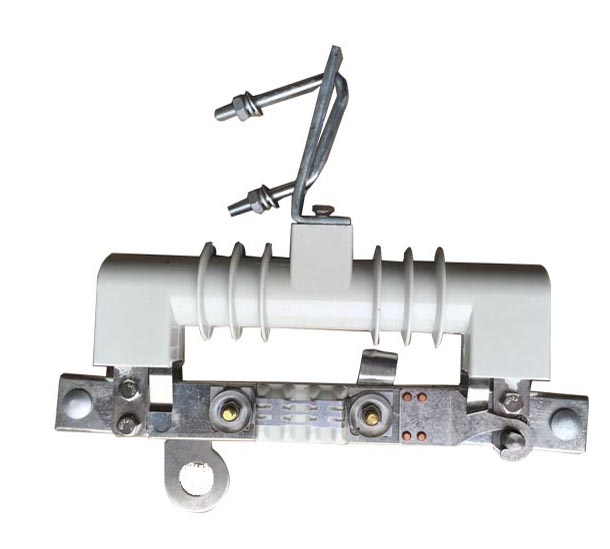

GWRK1-0.5户外可拆卸式刀熔开关

一、介绍
千伏高压输配电线路上,用以切断无负载而有电压的单相或三相线路,以及闭合相应的负载线路。
三相系统中须进行单相分别控制时,使用单极刀闸开关较为经济方便,本刀闸开关设计成单极结构。皆有底座、支柱绝缘子、导电部分(导电片、静触座)及保险钩等组成。

底座为铁件,其中6个孔用以固定两个绝缘子。其余四个孔为安装孔。
支柱瓷瓶采用我厂自行设计的支柱绝缘子。本刀闸开关条用刀闸结构,每相闸刀由两篇导片(刀片)组成。刀片两侧靠近静触座(刀口)处装有压缩弹簧,并有螺母调节,以形成良好的接触压力;闸刀上装有保险钩,合闸后即自锁,此无论本身自重,震动抑或电短路状态下,均能保证其电动稳定件及热稳定性。

二、使用条件
    本户外可拆卸式刀熔开关适用于环境温度从-30—40℃,海拔高度不超过4000公尺的地方。
1、周围环境温度高于+60℃低于-40℃的地方。
2、在导电 或超化学作用的气体地方。
3、有大量尘埃积聚的地方。
4、有火灾或爆炸危险的地方。
5、队刀闸开关能产生剧烈振动或撞击的场所。

三、安装、使用与调整、
1、安装前用作如下安排
A、清除零件上的尘土、污物、仔细擦净瓷瓶。接地螺钉及螺孔。
B、所有导电体的可能接触部分涂上一层工业用凡士林。
C、为了保证闸刀与刀口的良好接触,闸刀的拉出力庆负荷下边之值,冰用目力观察刀片的刀口的接触是否保持线接触。
2、本刀闸开关为户外式手力操作的的电器的产品。故适用于水平安装,它一般与高压线路上的变压器配合作用,故多装置于电线杆上,可夹紧于两横木或角钢上。
3、一般只安装两个螺钉,若负荷较较大的刀闸开关(1000A的)可利用底座上三个安装孔,安装三个螺钉。
4、刀闸开关运行时,导电部分的温升应符合国际“D48-59”之规定。
5、刀闸开关必须在线路负荷被切断后,方可进行操作。
6、刀闸开关每年应定期检查,检查时应注意下列事项:
A、清除尘埃,特别是导电部分接触处及瓷瓶表面。
B、检查各零部件特别是瓷瓶的有无损坏、破裂坏着立即更换。
C、检查刀闸的静触座的接触是否良好。
