一、结构简介

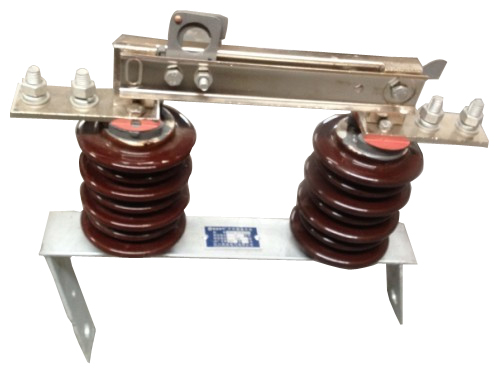

ZBG9-12FW型户外单极隔离开关（以下简称为开关）适用于12千伏高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。
开关供三相线路系统单相使用，其结构简单、经济、使用方便。开关的额定电流有：200A；400A；600A和1000A。他们皆有底座、支柱绝缘子、导电部分和机构部分组成。采用闸刀式结构分合闸达到切断和闭合线路，每相闸刀由两片导电片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸所需要的接触压力。开关分合闸时用绝缘棒操作机构部分便可以进行合闸运动。闸刀由自锁装置。
二、使用环境条件和主要技术参数
1.使用环境条件
1.1、海拔高度不超过3000米；
1.2、环境温度：最高环境温度不高于+40℃；
最低环境温度不低于-30℃；
1.3、户外风速不超过35米/秒；
1.4、地震烈度不超过8级；
1.5、安装场所应无严重影响开关绝缘和导电能力的气体，蒸汽、化学性质沉积、盐雾、灰尘污垢其他爆炸性、侵蚀性介质。
1.6、安装场所应无频繁的剧烈振动。
三、运输与保管
1.本开关经制造厂以单相形式装配，调整、试验合格后按一定规格包装。
2.运输时不得倒置，不得受到强烈震动和碰撞。
3.开关运行目的地后，包装木箱应无松散、损坏现象方可。 |
表一
|
型号 |
额定电压(kv) |
额定电流(A) |
极限通过电流（KA） |
10秒热稳定电流（KA） |
|
峰值 |
有效值 |
|
ZBG9-12FW |
10 |
200 |
5 |
9 |
5 |
|
15 |
|
10 |
400 |
21 |
15 |
10 |
|
15 |
|
10 |
600 |
35 |
25 |
14 |
|
15 |
|
10 |
1000 |
50 |
35 |
20 |
|
15 |
表二
|
型号 |
接触压力（kgf） |
|
ZBG9-12FW/200 |
32-36 |
|
ZBG9-12FW/400 |
32-36 |
|
ZBG9-12FW/630 |
34-38 |
|
ZBG9-12FW/1000 |
50-60 | |
|
