一、产品介绍

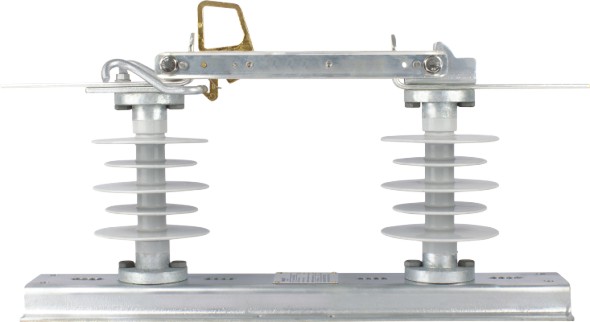

GCD隔离开关是户外柱上单相隔离开关，它为维护人员提供一个可见断口，也可以作为一个分段点。其结构为双柱式隔离开关，绝缘子用螺栓锁在一个热侵锌防腐处理的底座上，拉动拉环就可以操作隔离开关，隔离刀打开后的限位默认处于160°（可在现场更改为90°或去除成没有限位）。在安装GCD隔离开关关时，可选配安装背板，安装时该板可夹在横担上固定开关。
二、安全事项
1、负责安装维护和操作隔离开关的人员应持有使用说明书；
2、遵循贵公司的安全规程。
3、准备安装、维护、操作隔离开关之前请仔细阅读使用说明书，以免错误操作开关，导致不必要的人员伤亡。
4、必须由熟悉安全规程的专业人员来操作和维护开关。
说明书仅作为运行维护人员的参考资料。而不能作为此类设备安全规程培训和实习的替代材料。
验收
在手到隔离开关后，请仔细查看包装箱和产品是否有明显的破环痕迹，规格是否符合需要，并同时确认铭牌上的参数。如果发现损坏或缺件，应保存包装箱和包装物，立即箱承运人提交声明文件，并主动通知就近办事处。
三、技术参数
GCD隔离开关应用于12KV配电电网系统中，额定电流为630A,短时耐受电流20KA/4S，峰值耐受电流为50kA,工频及雷电冲击耐受压均能达到海拔2000米的水平。
四、安装注意事项
GCD隔离开关在箱和安装时避免损坏并使用正确的操作方法。
在安装DGD隔离开关前应再次确认一下产品是否有明显的缺陷。例如运输中造成的零件弯曲变形等损坏。
绝缘子是硅橡胶复合绝缘子，避免其它工件（导线、铁板、工具等）及坚硬物与之碰撞或摩擦，以防伞裙撕裂或保护套受损而导致它的电气性能不可靠。 |
| GCD-1-12/630A |
| GCD-1-12/1000A |
| GCD-2-12/630A |
| GCD-2-12/1000A | |
|
