一、产品概述
GW5-40.5系列户外隔离开关为交流50Hz的户外高压电路电器设备。额定电压等级有40.5KV、72.5KV和126KV。供高压线路在负载情况下进行开合以及被检修高压母线、断路器等电气设备与带电的高压线进行电气隔离之用，也可用于开、合小的电容或电感电流。
本系列户外隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC129《交流隔离开关与接地开关》以及GB/11022《高压开关设备和控制标准的共用技术要求》等标准的相关规定。
二、产品介绍
GW5系列户外隔离开关是电力系统最常用的设备之一，主要作用是在设备或线路检修时隔离高压，以保证安全。它不能断开负荷电流和短路电流，应与断路器配合使用，在停电时先分断路器后分隔离开关，送电时先合隔离开关后合断路器。

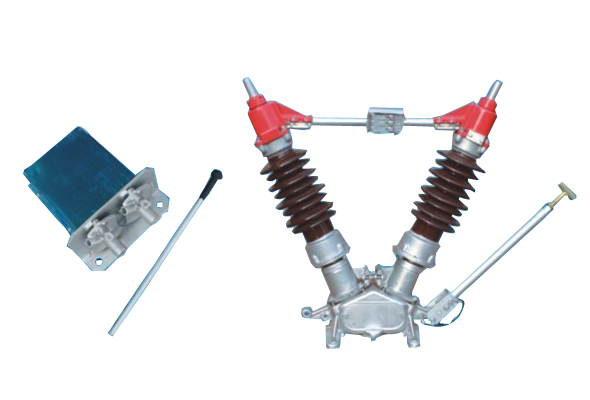

GW5系列户外隔离开关属双柱V型水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由50°夹角的两个支座，支柱绝缘子两个支柱绝缘瓷瓶相互夹角地安装在基座两端地轴承上，且与基座垂直。主到点部分分别安装在两支柱绝缘瓶上方，随支柱绝缘瓶作约90°转动。
三、使用条件
1、海拔高度1000-3000m；
2、环境温度不高于+40℃，不低于-30℃，高寒地区-40℃；
3、风压度不超过8度；
4、地震烈度不超过8度；
5、安装场所应无频繁的剧烈震动；
6、交通型安装场所应无严重影响隔离隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘及其它爆炸性，侵蚀性物质；
7、防污型适用于严重污秽地区，但不应有引起火灾及爆炸等物质。 |
GW5系列户外交流高压隔离开关技术参数：
|
额定电压（KV） |
A |
A1 |
H |
E |
C |
D |
|
40.5 |
1200 |
1075 |
1070 |
1400 |
240 |
300 |
|
72.5 |
1600 |
1285 |
1295 |
2200 |
240 |
300 |
|
126 |
2000 |
1660 |
1695 |
3000 |
240 |
300 |
|
项目 |
单位 |
参数 |
|
额定电压 |
KV |
40.5 |
72.5 |
126 |
|
额定绝缘水平 |
1min工频耐受电压 |
对地 |
KV |
95 |
140 |
230 |
|
断口 |
KV |
115 |
160 |
245 |
|
额定雷电冲击耐受电压（峰值） |
对地 |
KV |
185 |
325 |
550 |
|
断口 |
KV |
215 |
375 |
630 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
630 |
1250 |
1600 |
2000 |
|
额定短时耐受电流 |
KA |
20 |
1250 |
40 |
40 |
|
额定峰值耐受电流 |
KA |
50 |
31.5 |
100 |
100 |
|
额定短路持续时间主刀/地刀 |
S |
4/2 |
|
额定端子机械负荷 |
水平纵向负荷 |
N |
750 |
1000 |
|
水平横向负荷 |
N |
500 |
750 |
|
垂直力 |
N |
750 |
1000 |
|
爬电距离 |
mm |
10131256 |
1813、2248 |
3150、3906 |
|
机械寿命 |
次 |
2000 | |
|
