一、产品介绍

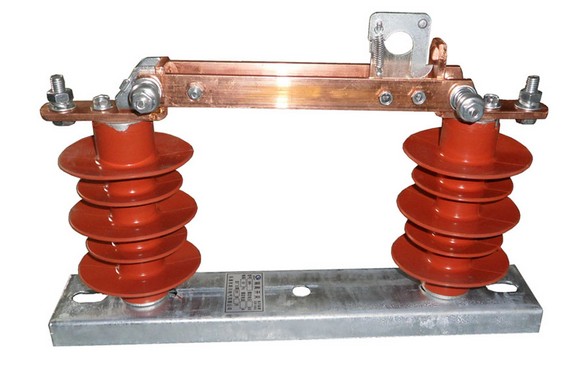

HGW9-10型复合绝缘户外高压隔离开关广泛适用于额定广泛适用于额定电压10KV、频率50Hz的单相户外装置，用在有电压而无负载时、分、合电路。
二、产品特点
本系列隔离开关采用了各种最新技术及最新工艺，性能可靠，维护方便，具有瓷绝缘开关产品所不能比拟的优越性，是配电线路尤其是重污秽线路的首选产品：
1、绝缘外套采用最先进配方的硅橡胶材料生产，具有优异的电气性能。
2、产品复合绝缘结构设计科学合理，较好解决了瓷外套防污能力差、易裂开的问题。选用优质的环氧树脂玻璃棒作内支架材料，抗拉强度高达3.5KN以上。
3、绝缘支柱上采用一次成型工艺，工艺先进，性能可靠。闸刀采用槽型结构，增大了散热面积，提高了闸刀的机械强度，动热稳定性大大提高。
4、重量轻、免维护、使用方便、便于安装和运输。
三、使用环境条件
1、海拔高度不超过1000米；
2、环境温度：最高环境温度不高于+40℃；最低环境温度不低于-30℃；
3、户外风速不超过35米/秒；
4、地震烈度不超过8级；
5、安装场所应无严重影响开关绝缘和导电能力的气体，蒸汽，化学性沉积、盐雾、灰层污垢及其他爆炸性侵蚀性介质；
6、安装场所应无频繁的剧烈振动； |
HGW9-10系列户外高压隔离开关性能参数：
|
产品型号 |
HGW9-10/200 |
HGW9-10/400 |
HGW9-10/630 |
HGW9-10/1000 |
|
额定电压（KV） |
12 |
12 |
12 |
12 |
|
额定电流（A） |
200 |
400 |
630 |
1000 |
|
4S热稳定电流（A） |
12500 |
12500 |
12500 |
12500 |
|
动稳定电流（A） |
31500 |
31500 |
31500 |
31500 |
|
冲击耐压（kv） |
相对地 |
75 |
75 |
75 |
75 |
|
断口间 |
85 |
85 |
85 |
85 |
|
工频耐压（kv） |
相对地 |
38 |
38 |
38 |
38 |
|
断口间 |
42 |
42 |
42 |
42 | |
|
