一、产品介绍

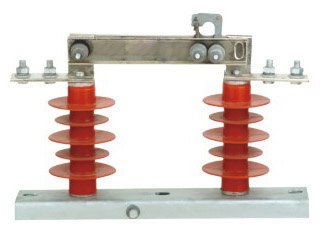

HGW9-12(W)型系列户外交流高压隔离开关（以下简称隔离开关）单极结构。适用于交流50Hz、额定电压12KV的电力系统中，作为有电压无负载时分合线路之用。其中防污秽隔离开关可满足重污秽地区用户的要求，可以有效的解决隔离开关在运行中出现的污闪问题。
二、使用环境条件
1、海拔高度：1000m及以下；
2、环境温度：-35℃~+40℃，日温差不大于15K；
3、风速：不超过35m/s；
4、地震烈度：不超过8度；
5、安装场所应无频繁的剧烈震动；
6、普通型安装场所应无严重影响隔离开关绝缘和导线性能的气体、蒸汽、化学性沉积、盐雾、粉尘及其它爆炸性、侵蚀性物质；
7、防污型适用于Ⅲ级污秽地区，但不应有引起火灾及爆炸等危险存在。 |
HGW9-12系列户外高压隔离开关技术参数：
|
型号 |
额定电压kv |
额定电流A |
4s短时耐受电流A |
峰值耐受电流KA |
额定绝缘水平 |
|
雷电冲击耐压 |
工频耐压1min |
|
极对地正负kv |
端口间正负kv |
干试与湿试 |
|
极对地kv |
断口间kv |
|
HGW9-12/400 |
12 |
400 |
12.5 |
31.5 |
75 |
85 |
42 |
48 |
|
HGW9-12W/400 |
|
HGW9-12/630 |
630 |
20 |
50 |
|
HGW9-12W/630 |
|
HGW9-12/1000 |
1000 |
25 |
63 |
|
HGW9-12/1250 |
1250 |
|
项目 |
单位 |
参数 |
|
额定电压 |
KV |
10/15 |
|
额定工作电压 |
KV |
12/20 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
200/400/630/1250 |
|
2秒热稳定电流（有效值） |
KA |
6.3/12.5/20/31.5 |
|
动稳定电流（峰值） |
KA |
16/31.5/50/80 |
|
额定绝缘水平 |
1min工频耐压 |
KV |
对地40/40断口47/47 |
|
雷电冲击耐压（峰值） |
KV |
对地105/105断口120/126 | |
|
