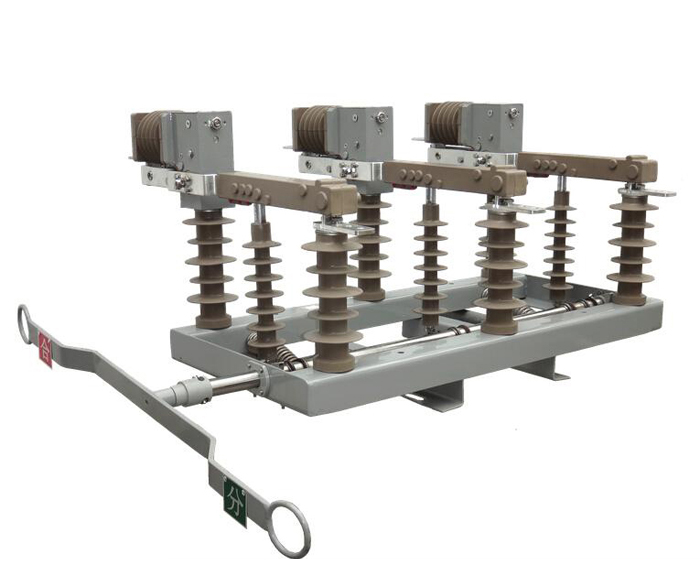

FZW□-40.5系列户外高压隔离真空负荷开关

一、产品介绍
   FZW□-40.5系列户外高压隔离真空负荷开关(以下简称负荷开关),适用于额定电压40.5kV,额定频率50Hz的供电网络中,可开断、关合负荷电流,亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能,适用于城网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大,安全可靠,电寿命长,可频繁操作,少维护、操作方式采用单杆手动操作,也可采用电动远控操作、断口明显等优点。

二、使用条件
1、周围空气温度:上限+40度,下限-40度;
2、海拔:≤1000m(若海拔增高,则额定绝缘水平相应提高);
3、风压:不超过7001~a(相当于风速34m/s);4、地震烈度:不超过8度;
5、污秽等级:Ⅳ级;
6、最大日温差:不超过250C;
7、相对湿度:日平均不大于95%,月平均不大于90%;
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

FZW□-40.5系列户外高压隔离真空负荷开关技术参数:

序号

项目

单位

参数

1

额定电压

KV

40.5

2

额定频率

Hz

50

3

额定电流

A

1250

4

额定有功负载开断电流

A

1250

5

额定闭环开端电流

A

1250

6

5%额定有功负载开端电流

A

62.5

7

额定电缆充电开断电流

A

25

8

1min工频耐受电压:真空断口、相同相对地、隔离断口

KV

95/110

9

雷电冲击耐受电压:相同相对地/隔离断口

KV

185/215

10

额定短时耐受电压(热稳定)

KA

25

11

额定短路持续时间

S

4

12

额定峰值耐受电流(动稳定)

KA

63

13

额定短路关合电流

KA

63

14

机械寿命

10000

15

真空灭弧室触头允许磨损厚度

mm

0.6

16

手动操作力矩

Nm

≤300
