一、产品简介

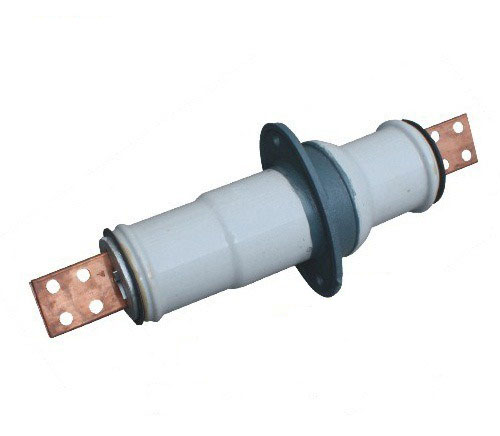

    CWB-10KV系列穿墙套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。
      穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
      当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。
     户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
     穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

二、使用条件
1)户内套管
   环境温度不高于+40℃，不低于-40℃
   海拔不超过l000m
   相对湿度月平均值不大于90%
   周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
   无经常性的剧烈振动
2)户外套管
   环境温度不高于+40℃，不低于-40℃；
   海拔不超过l000m；
   风速不大于34m/s
   产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；

三、型号说明
CL- 户内铝导体穿墙瓷套管
C －户内铜导体穿墙瓷套管
CWL －户外－户内铝导体穿墙瓷套管
CWWL －耐污型户外－户内铝导体穿墙瓷套管
CW －户外－户内铜导体穿墙瓷套管
CWW －耐污型户外－户内铝导体穿墙瓷套管
CM －户内母线式穿墙瓷套管
CMWW －耐污型户外－户内母线式穿墙瓷套管
CB 户内圆铜导杆穿墙瓷套管
CWB －户外－户内圆铜导杆穿墙瓷套管

CWB-10KV系列穿墙套管、技术参数

CWB-10/200	10	200	3.8	230	47	—	75	80	7.5
CWB-10/400	10	400	7.2	230	47	—	75	80	7.5
CWB-10/630	10	630	12	230	47	—	75	80	7.5
CWB-10/1000	10	1000	20	230	47	—	75	80	7.5
CWB-10/1500	10	1500	30	230	47	—	75	80	7.5
CWB-10/2000	10	2000	40	230	47	—	75	80	7.5

型号	L	L1	L2	L3	L4	B	d1	d2	a1
CWB-10/200	450	350	165	10	48	100	2-φ12	φ8	175
CWB-10/400	450	350	165	10	48	100	2-φ12	φ14	175
CWB-10/630	450	350	165	10	48	100	2-φ12	φ20	175
CWB-10/1000	460	350	165	10	55	100	2-φ12	φ30	175
CWB-10/1500	480	350	165	10	65	100	2-φ12	φ39	175
CWB-10/2000	500	350	165	10	75	100	2-φ12	φ45	175

基本参数

名称	型号	额定电压(KV)	额定电流（A）	备注
铜导体户外陶瓷穿墙套管	CWB-	10	200、400、600、1000、1500、2000、3000、3150
