一、用途及分类
    穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。
    穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
    当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。
    户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
    穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

二、使用环境条件
　　1)户内套管
　　环境温度不高于+40℃，不低于-40℃
　　海拔不超过l000m
　　相对湿度月平均值不大于90%
　　周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
　　无经常性的剧烈振动
　　2)户外套管
　　环境温度不高于+40℃，不低于-40℃；
　　海拔不超过l000m；
　　风速不大于34m/s
　　产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；
　　无经常性的剧烈振动

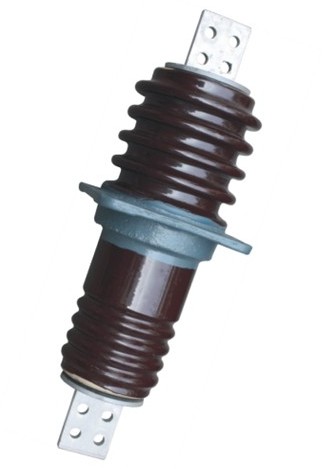

CWWL-10型户外穿墙套管技术参数：

a、绝缘水平

额定电压（kv）	系统标称电压（kv）	工频电压（有效值）				雷电冲击耐受电压（峰值）不小于（kv）
额定电压（kv）	系统标称电压（kv）	干耐受	湿耐受	击穿	可见电晕	雷电冲击耐受电压（峰值）不小于（kv）
7.2	6	23		58	—	60
12	10	30		75	—	75
24	20	50		120	14.8	125
40.5	35	80		176	25.8	185

注：工频湿耐受电压仅适用于套管户外端

b、5S热短时电流

额定电流（A）	热短时电流（KA）不小于	额定电流（A）	热短时电流（KA）不小于
250	3.8	1600	30
400	7.2	2000	40
630	12	2500	50
1000	20	3150	60

四、基本参数

名称	型号	额定电压	额定电流	备注
铝导体陶瓷穿墙套管	CWWL-	10	200、400、600、1000、1500、2000、3000、3150	铜排
