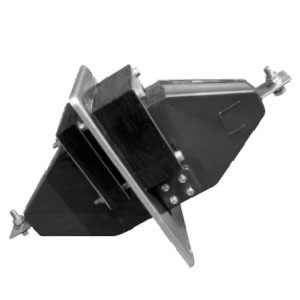

LFZD-10电流互感器

概述
LFZD2-10电流互感器为环氧树脂浇注全封闭穿墙式结构，适用于额定频率为50Hz或60Hz，额定电压为10kV及以下的电力系统中作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。

原理
是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

1 额定绝缘水平：12/42/75 kV；
2 额定二次电流：5A,1A；
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表：
4 局部放电水平符合GB1208《电流互感器》标准；
5 污秽等级：Ⅱ级；

额定电流比(A)	准确级及额定输出(VA)	保护级		一秒热稳定电流(KA)	动稳定电流(KA)
额定电流比(A)	0.2S 0.2 0.5	额定输出(VA)	准确级及准确限值系数	一秒热稳定电流(KA)	动稳定电流(KA)
20/5	10	15	10P10	1.8	3.2
30/5				2.7	4.8
40/5				3.6	6.4
50/5				4.5	8
75/5				6.8	12
100/5				9	16
150/5				13.5	24
200/5				18	32
300/5				22.5	40.5
400/5				30	54
500/5				30	55
600/5				30	64
800-1000/5				40	72
