一、产品概述

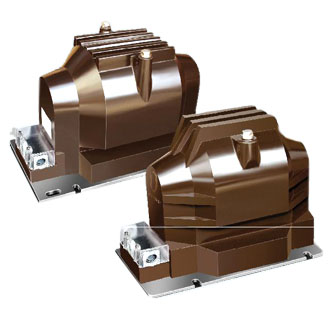

JDZ16-10电压互感器为全封闭环氧树脂浇注绝缘结构。一次绕组带有熔断器保护，熔断电流与互感短路电流相匹配，配接COOPER（固珀）公司的肘型电缆插头（亦可用相同规格的国产插头）。由于一、二次均采用密封结构，既有效缩小了开关柜的体积，又具有良好的防污防潮能力。尤其适用于户外环网柜。
二、使用环境
1、海拔高度不超过1000m；
2、周围环境温度不高于+40℃，不低于-5℃
3、周围空气的相对湿度不大于85%(200℃);
三、常见异常
⑴三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；
⑵中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；
⑶高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；
⑷中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；
⑸中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。
(6)悬浮电位放电，可能是穿芯螺栓和铁芯连接松动，造成螺栓处于悬浮电位；金属异物处于悬浮电位放电；绝缘支架螺母电位悬浮；
(7)电弧放电，可以是串级绕组对铁芯放电，绝缘支持架不良而放电；绝缘进水受潮；一次绕组末端未接地；
(8)过热性故障 |
6-10电压互感器产品参数：
|
型号 |
额定电压比(V) |
准确级及相应的额定输出 |
极限输出(VA) |
额定绝缘水平(VA) |
|
0.2 |
0.5 |
1 |
3 |
|
JDZ16-10
JDZ16-6
JDZ16-3 |
3000/100 |
20 |
50 |
100 |
200 |
100 |
3.6/25/40 |
|
6000/100 |
7.2/32/60 |
|
10000/100 |
12/42/75 |
|
10000/220 |
|
10000/100/220 |
/ |
/ |
/ |
/ |
200/200 | |
|
