一、产品概述

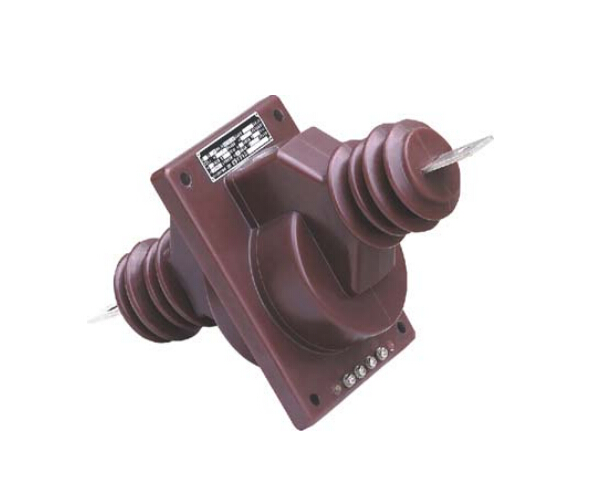

LA-10型电流互感器适用于额定频率为50Hz额定电压为10KV及以下装置的电力系统中作电能测量和电气保护用。
二、结构特点
互感器为环氧树脂浇注加强绝缘型，可用于潮湿、产品表面凝霜级热带和高原地区。200A及以下为半封闭式浇注结构，300~1000A为单匝式全封闭浇注结
三、技术数据
1、额定一次电流：5~1000A；
2、额定二次电流：5A；
3、级次组合0.2/10P、0.5/10P、1/10P；
4、额定绝缘水平：12/42/75kV；
5、互感器局部放电符合GB7354-85《互感器局部放电测量》的要求。
6、互感器的额定二次输出、保护级准确限值系数及一秒动、稳定电流见表。 |
LA-10型电流互感器产品参数：
|
型号 |
额定电流 |
准确级及额定输出 |
保护级 |
一秒热稳定电流(KA) |
动稳定电流(KA) |
|
0.2-02s |
0.5 |
1 |
额定输出(VA) |
准确级及准确限值系数 |
|
LA-10
LA10Q |
5/5 |
5-10 |
10 |
10 |
15 |
10P10级 |
0.5 |
0.8 |
|
10/5 |
0.9 |
1.6 |
|
15/5 |
1.4 |
2.4 |
|
20/5 |
1.8 |
3.2 |
|
30/5 |
2.7 |
4.8 |
|
40/5 |
3.6 |
6.4 |
|
50/5 |
4.5 |
8 |
|
75/5 |
6.8 |
12 |
|
100/5 |
9 |
16 |
|
150/5 |
13.5 |
24 |
|
200/5 |
18 |
32 |
|
300/5 |
22.5 |
40.5 |
|
400/5 |
30 |
54 |
|
500/5 |
30 |
55 |
|
600/5 |
30 |
54 |
|
800/5 |
40 |
72 |
|
1000/5 |
50 |
90 | |
|
